Montageanleitung 12V Quad mit Fernbedienung
Inhaltsübersicht

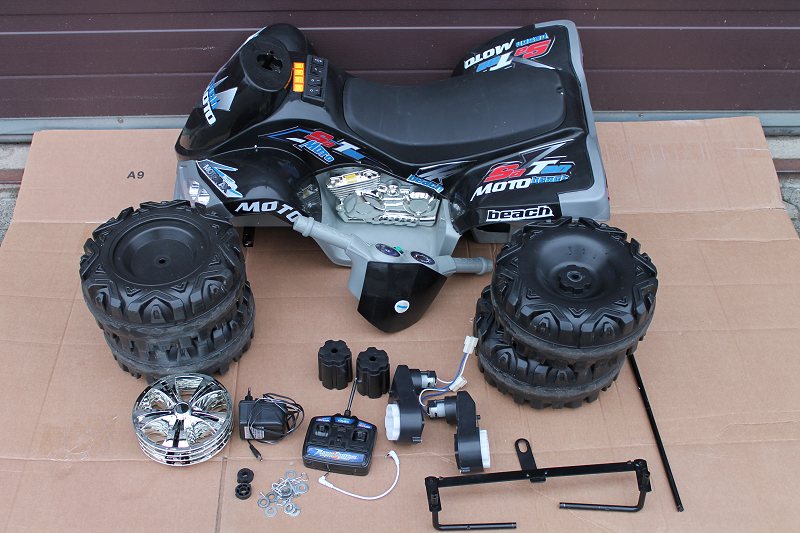

Hinweis: einige der hier gezeigten Teile befinden sich unter dem Sitz!

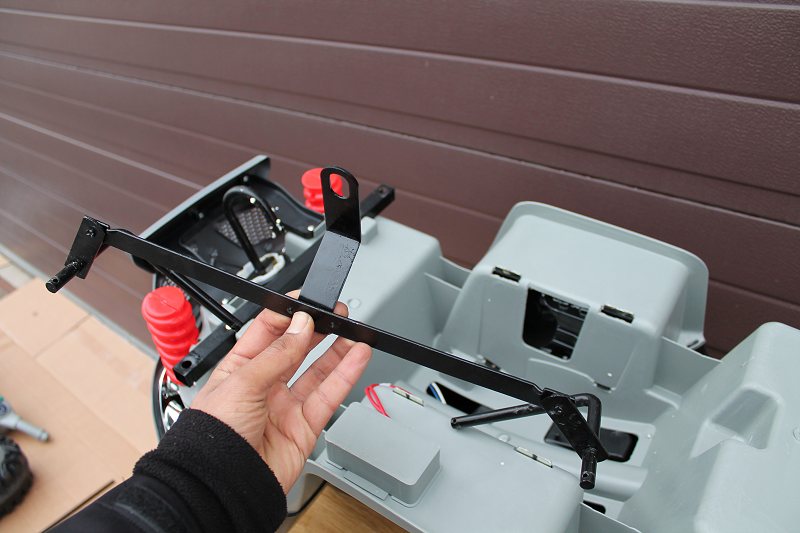

Wir beginnen mit der Montage der Vorderachse

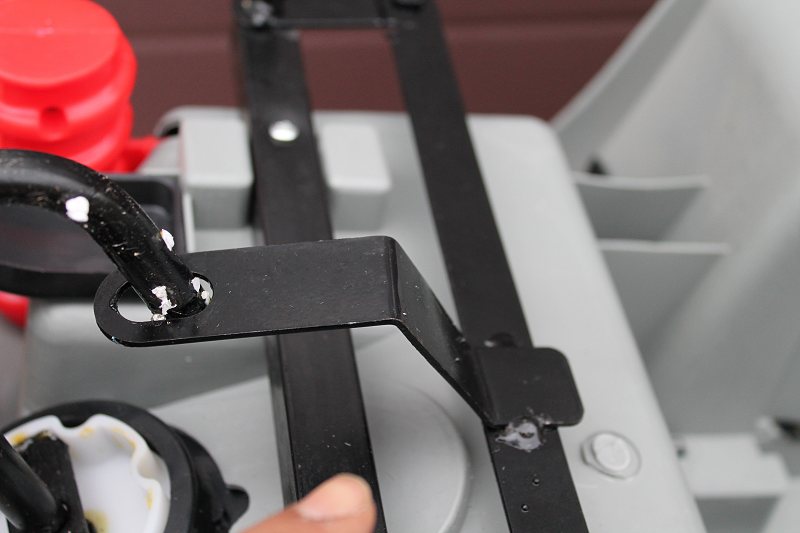

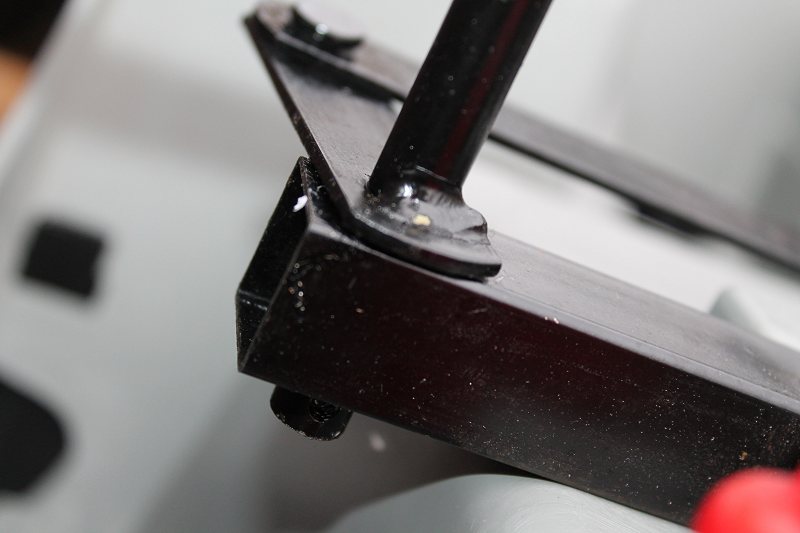

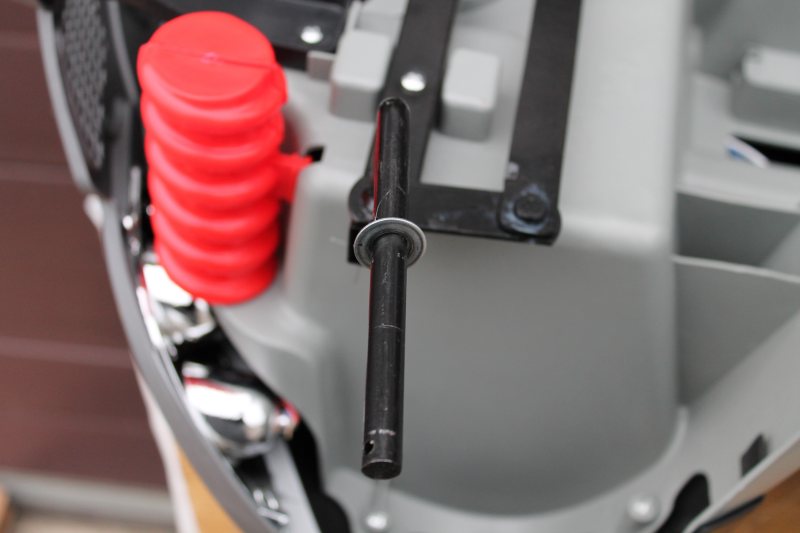

Vorderachse auf die Schiene an der Frontseite des Fahrzeuges einsetzen

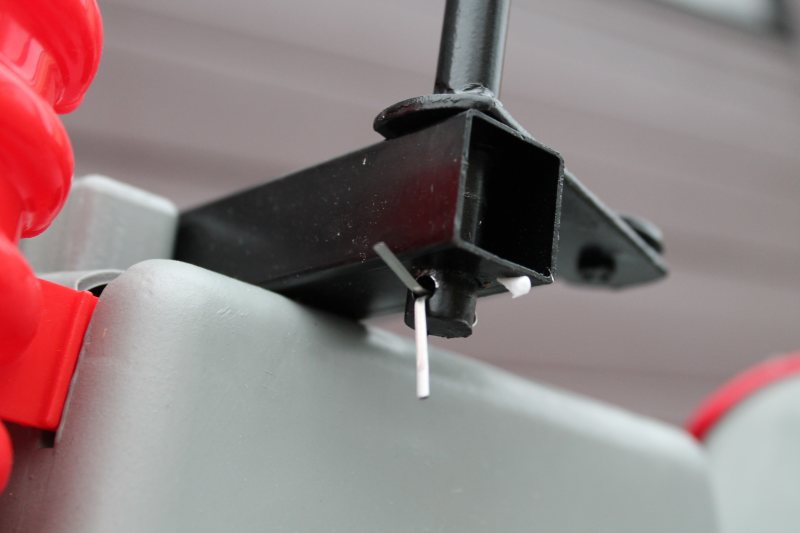

Achse auf beiden Seiten mit einem Fixierstift fixieren

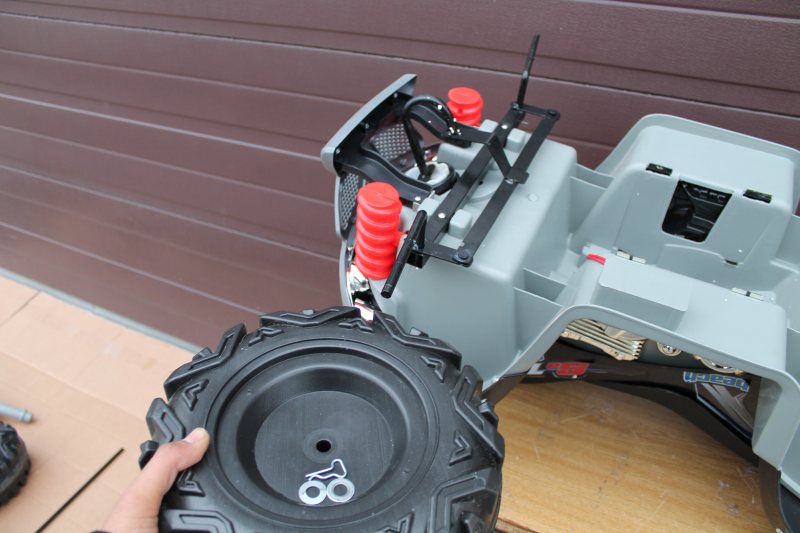

Jetz können die Vorderräder montiert werden

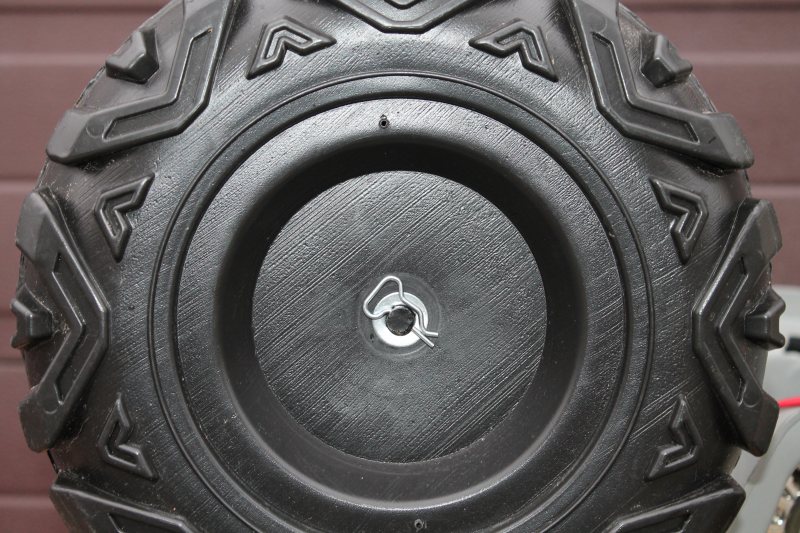

Das Rad mit einer Fixierklammer arretieren

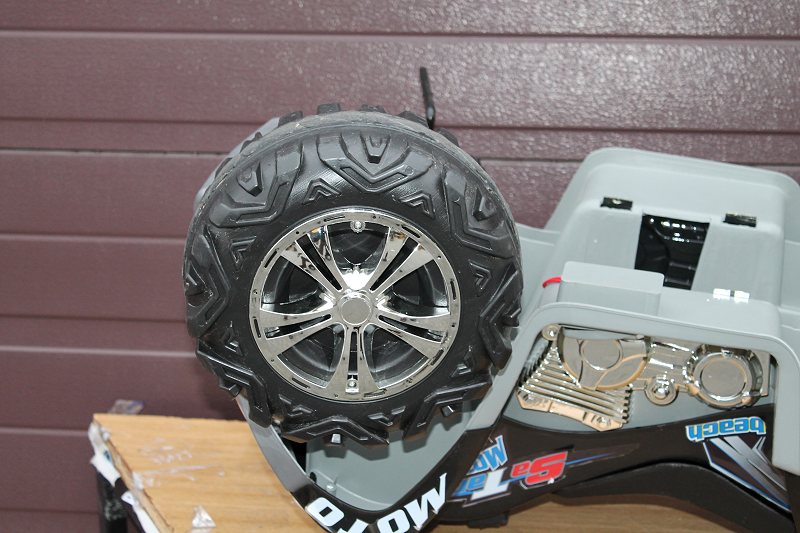

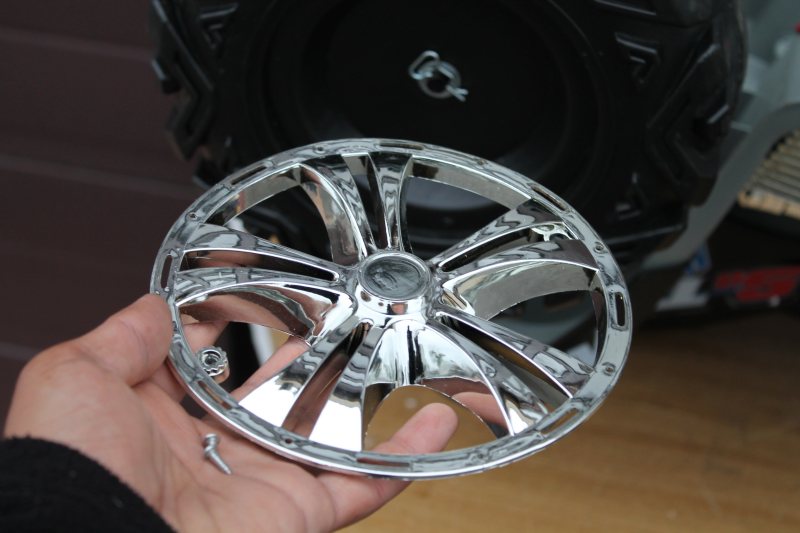

Jetzt kann die Radzierblende angeschraubt werden
Die Radzierblende wird mit 2 Schrauben befestigt
Vorderradmontage auf der anderen Vorderrachsseite wiederholen
Jetzt ist die
Hinterachse drann. Hier unbedingt auf den Einbau der Getriebe auf der richtigen
Seite achten!

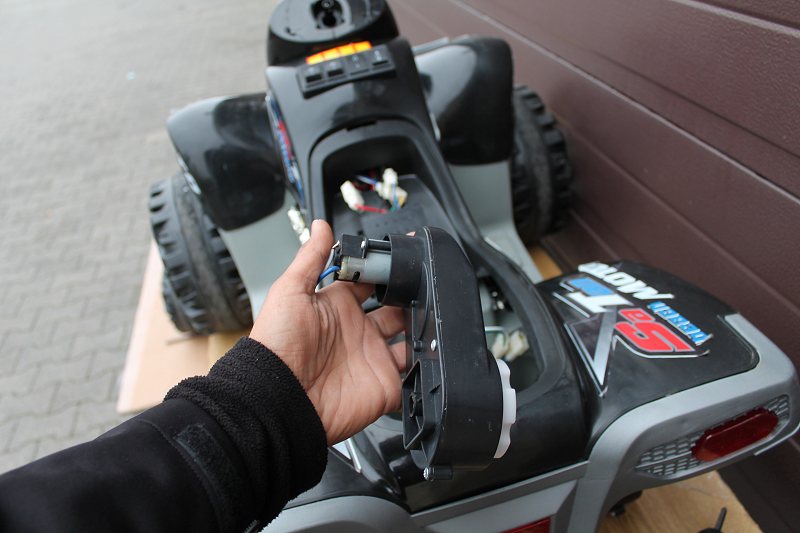

Das Getriebe von aussen an seinen Platz bringen

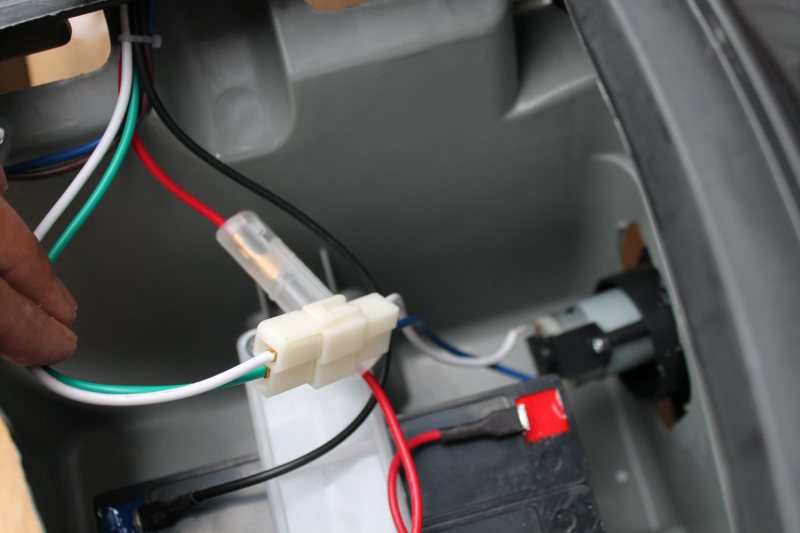

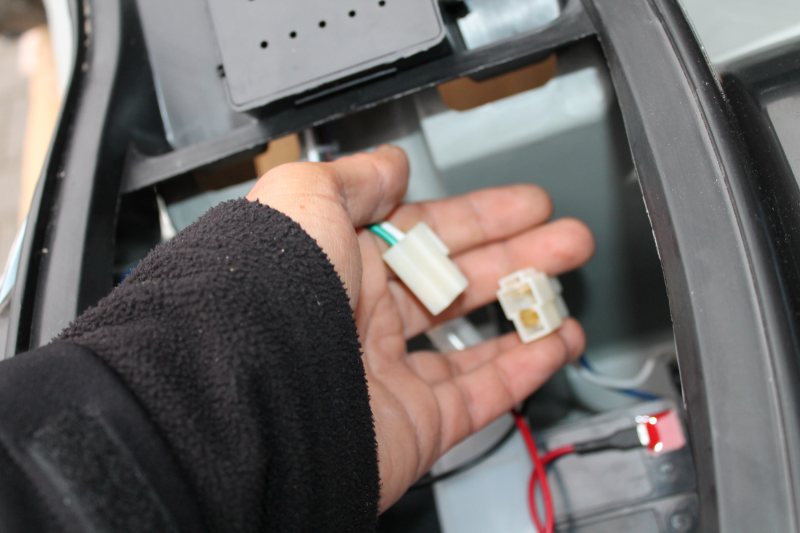

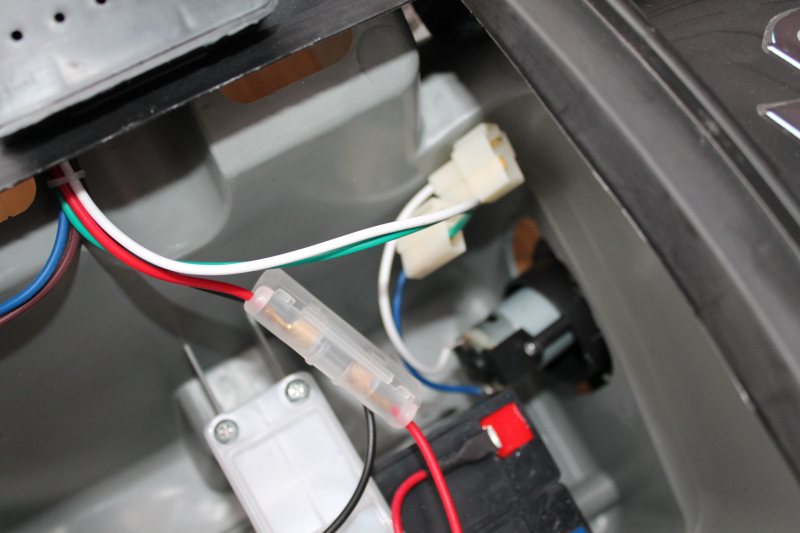

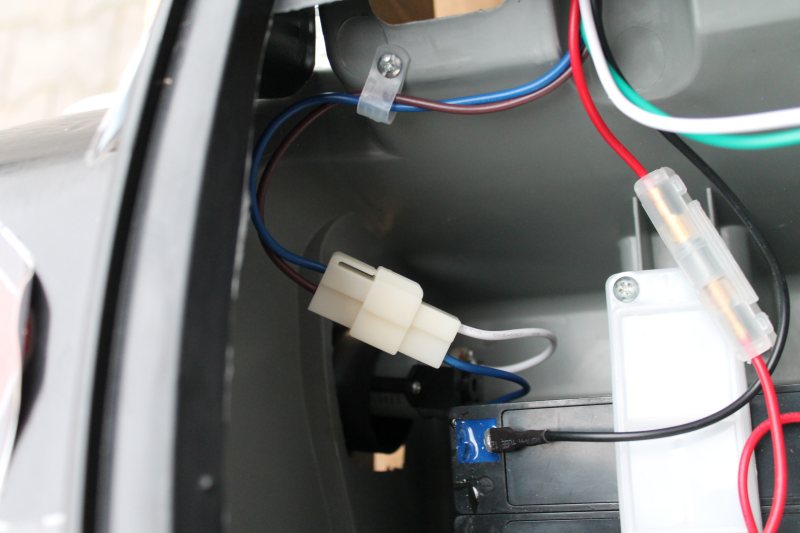

Stecker Verbinden, dabei unbedingt die Farbkodierung der Kabel beachten!
Vorgang auf der anderen Hinterrachsseite wiederholen.

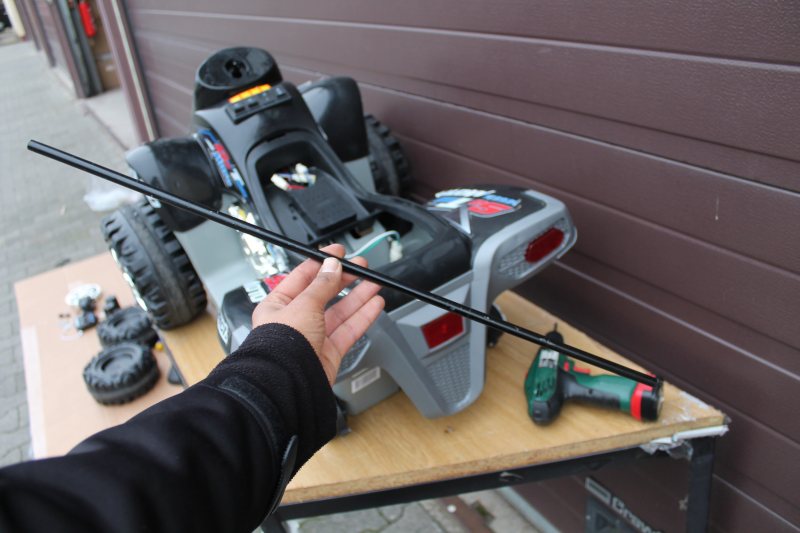

Jetzt ist der Hinterachsstab selbst an der Reihe.

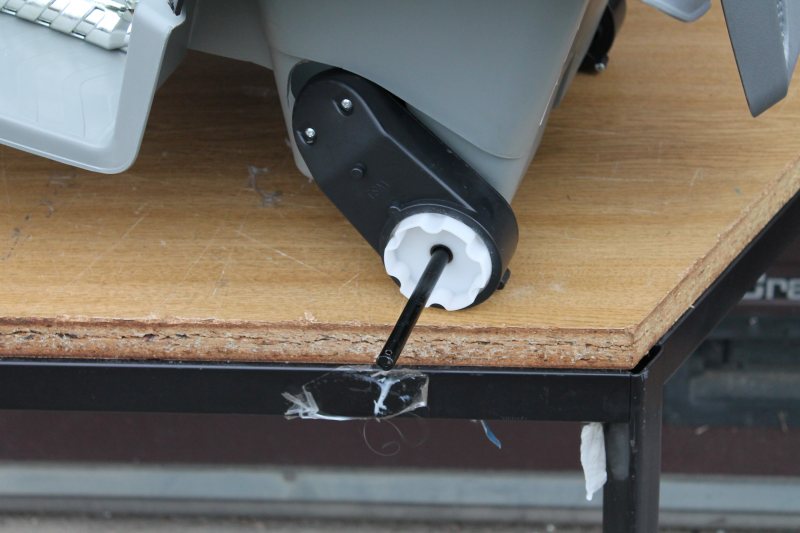

Hinterachse wie hier gezeigt durch beide Getriebe durchschieben

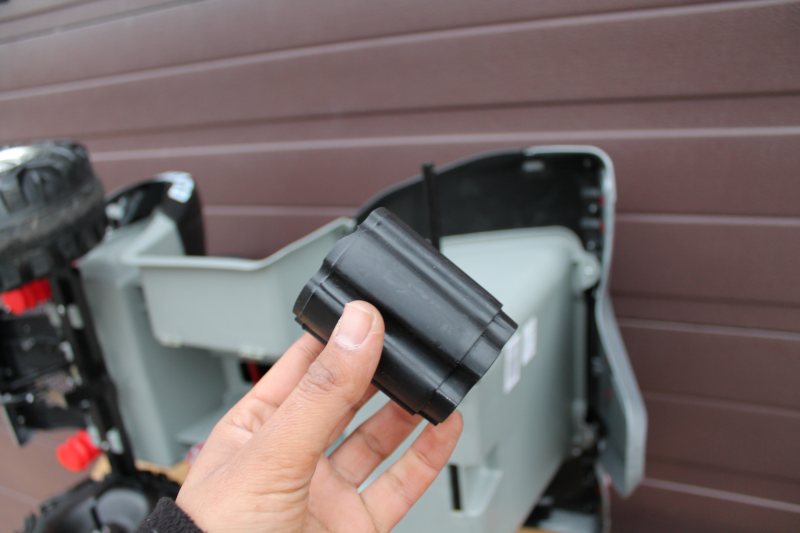

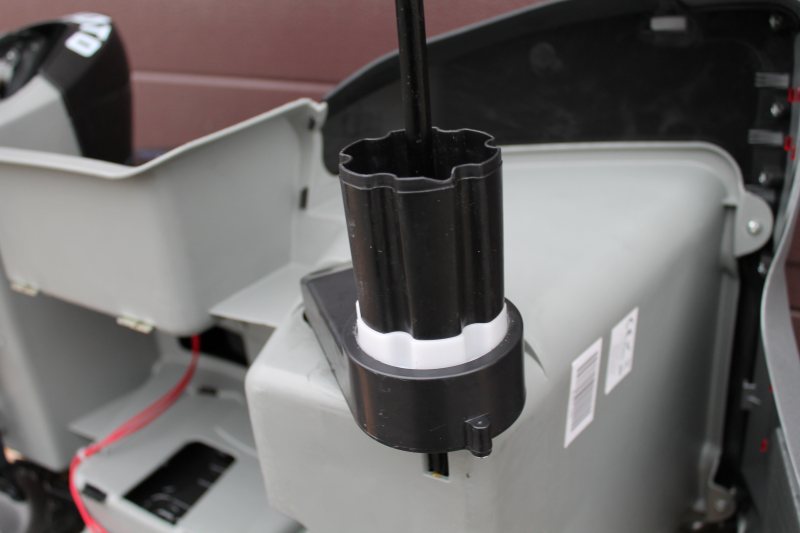

Jetzt den Rad-Mitnehmer auf das Getriebe setzen

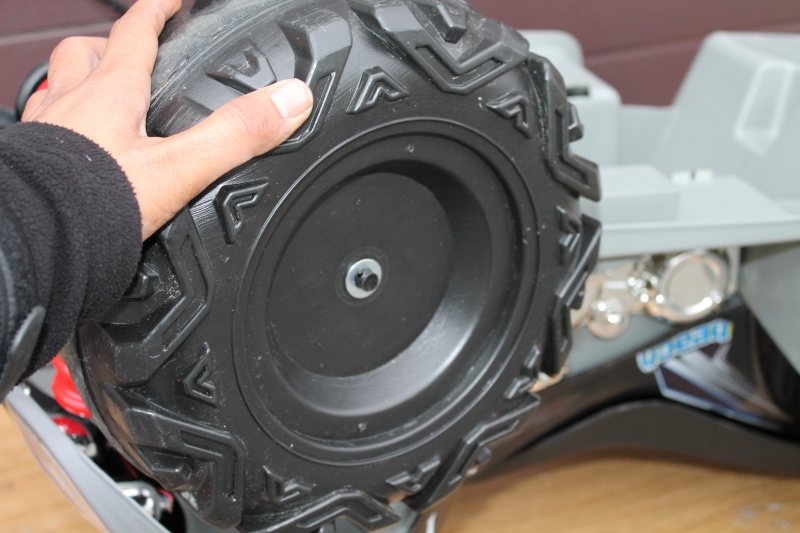

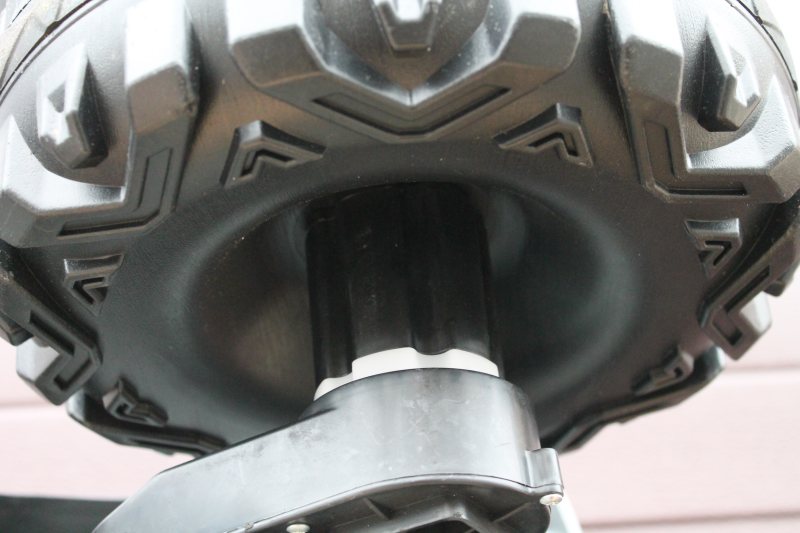

Das Rad aufziehen
Jetzt das Hinterrad mit einer Fixierklammer arretieren

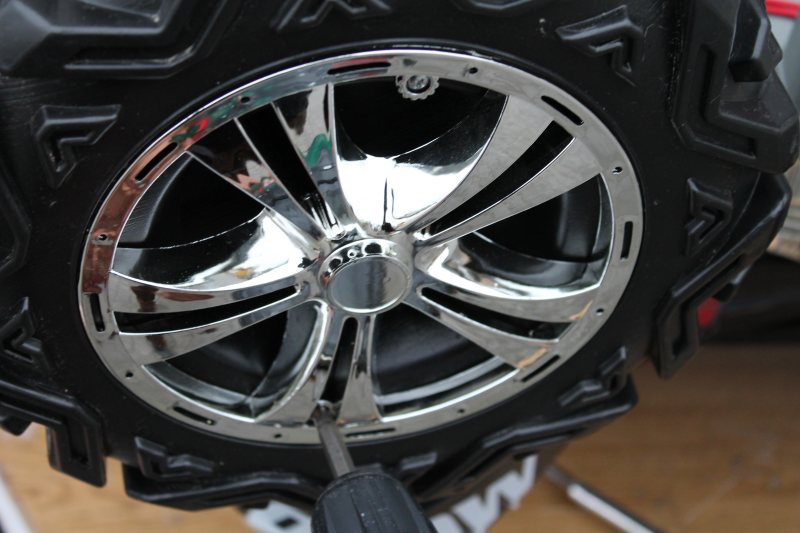

Radzierblende anlegen und mit 2 Schrauben befestigen
Vorgang auf der anderen Hinterachsseite wiederholen und das Fahrzeug auf die Räder stellen

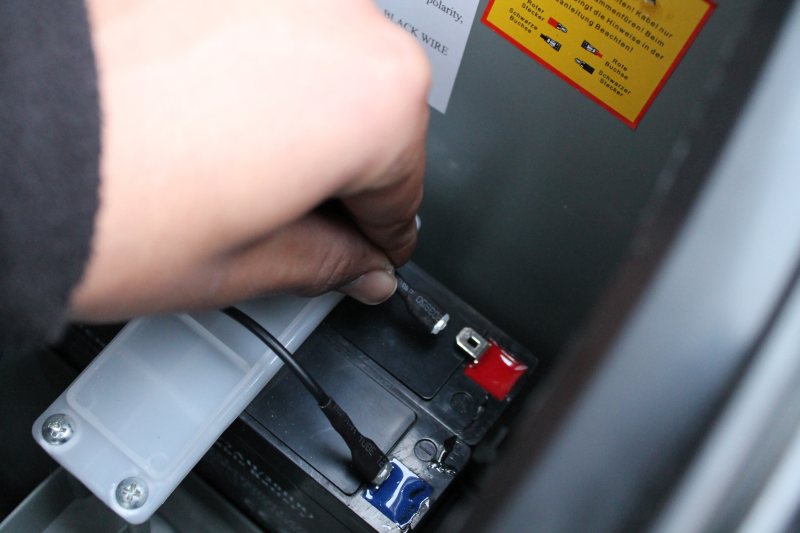

Jetzt kann der Akku angeschlossen werden

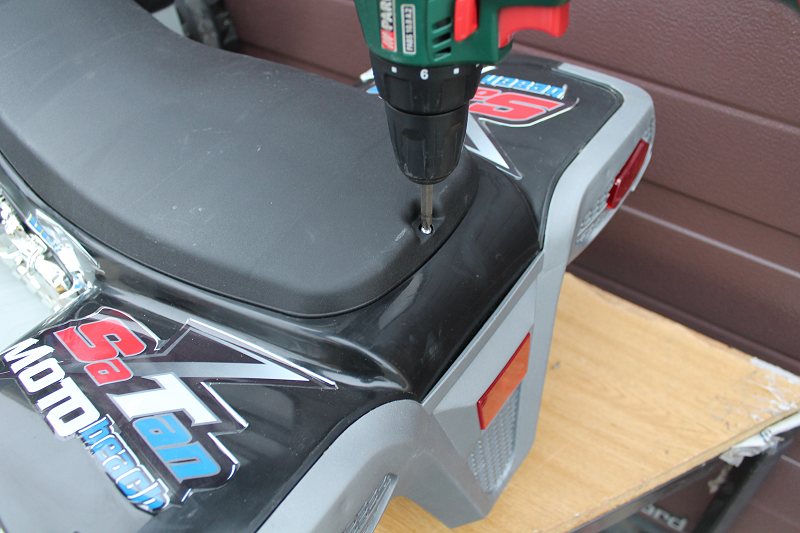

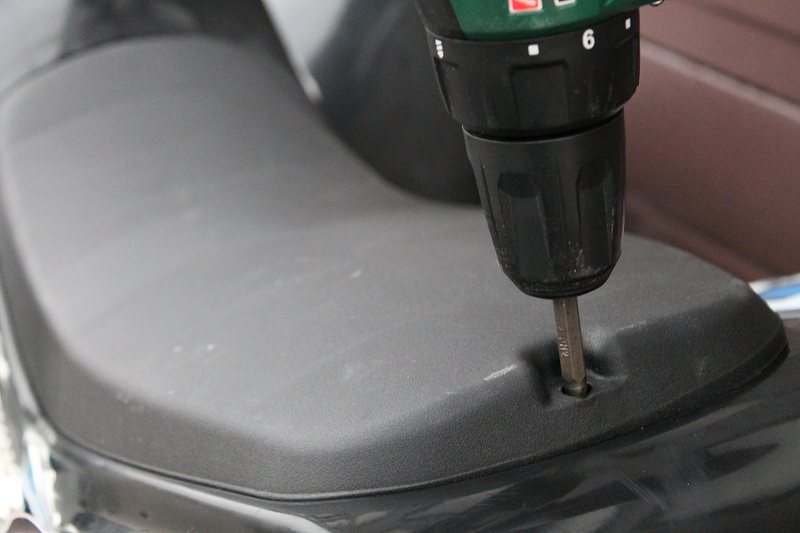

Jetzt kann der Sitzdeckel wieder festgeschraubt werden

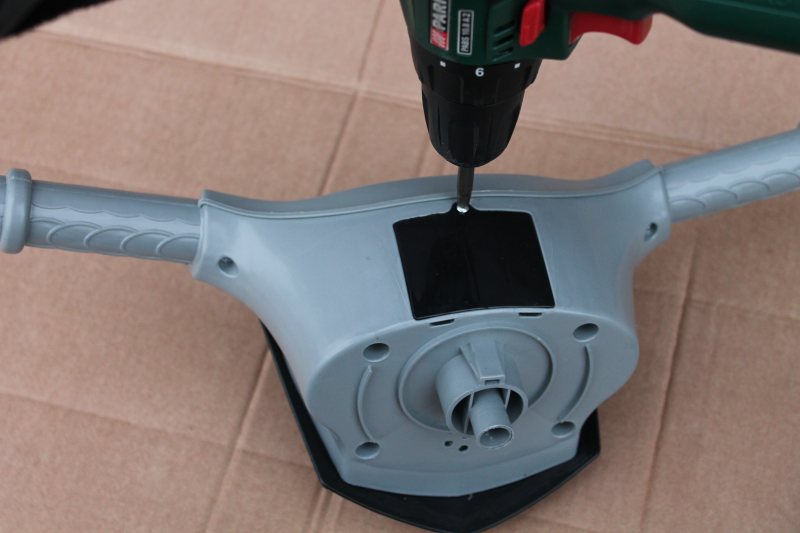

Batteriefachdeckel aufschrauben

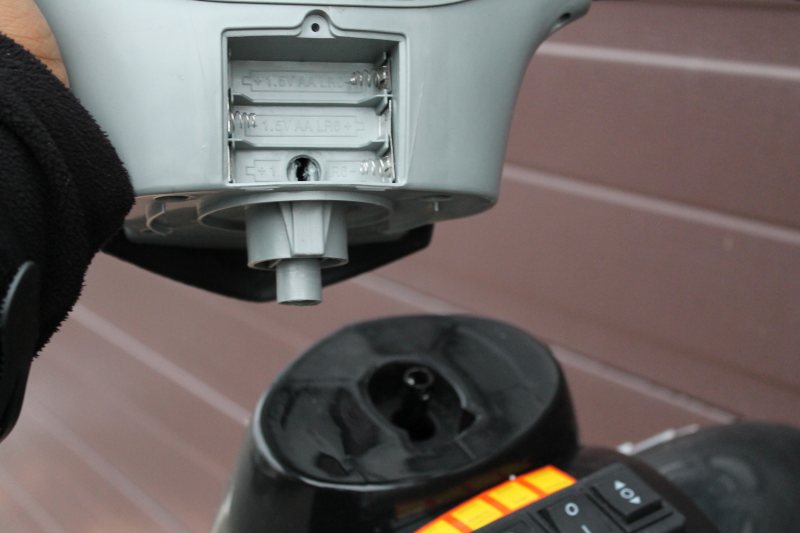

Das Lenkrad auf die Lenkstange setzen

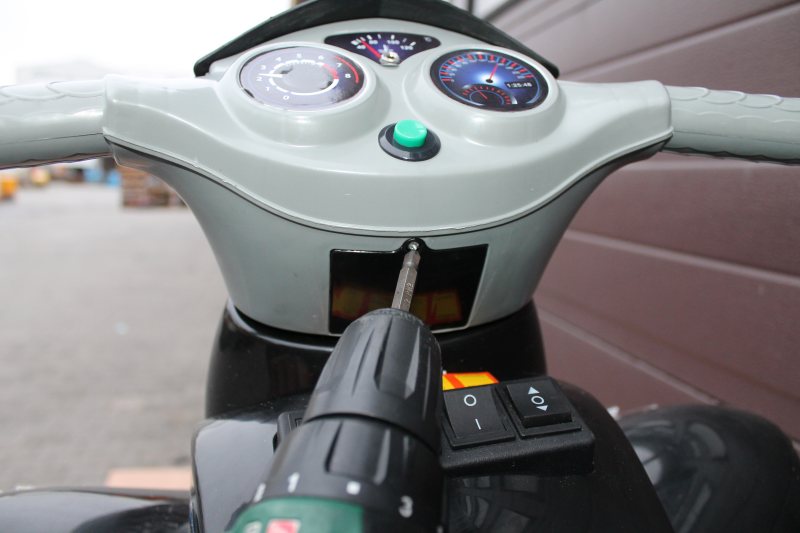

Das Lenkrad festschrauben

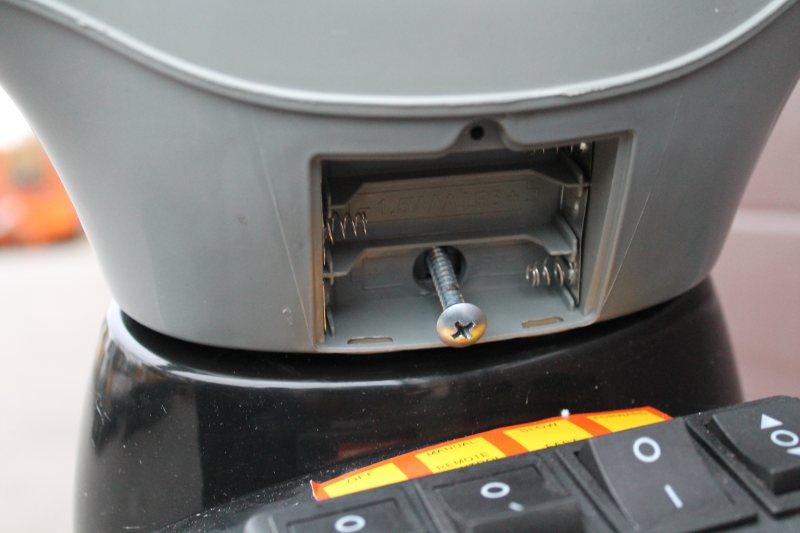

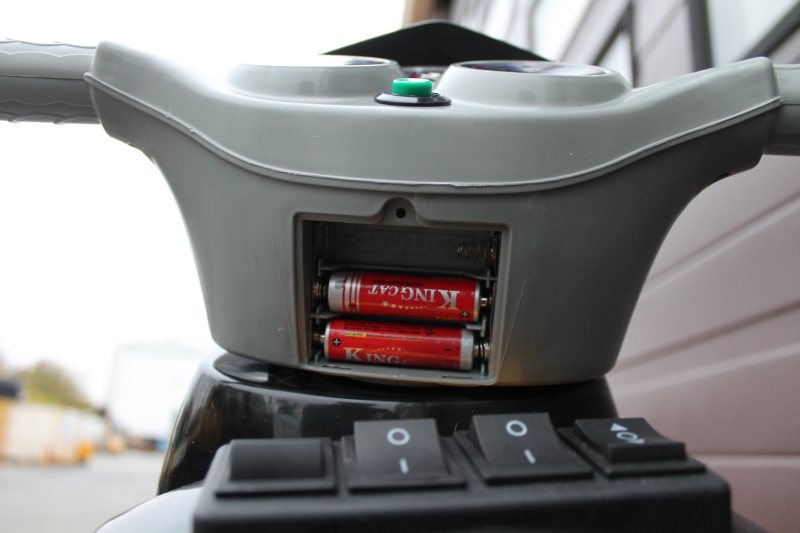

Jetzt können die Batterien eingesetzt werden
Jetzt kann der Batteriefachdeckel wieder festgeschraubt werden.

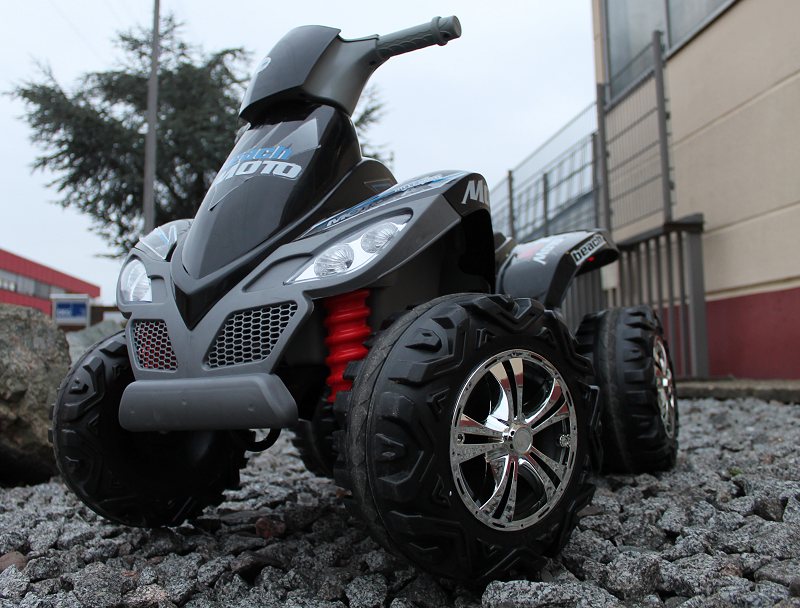

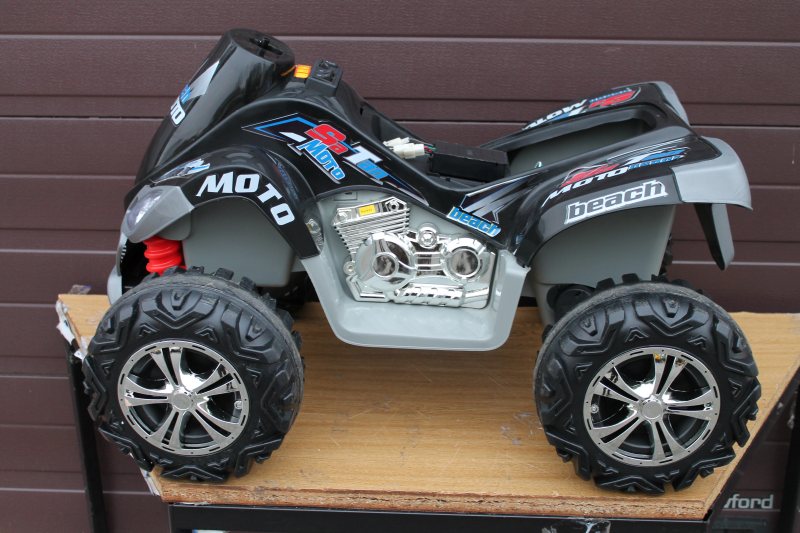

GLÜCKWUNSCH, DIE MONTAGE DES QUAD IST ABGESCHLOSSEN
HINWEISE:

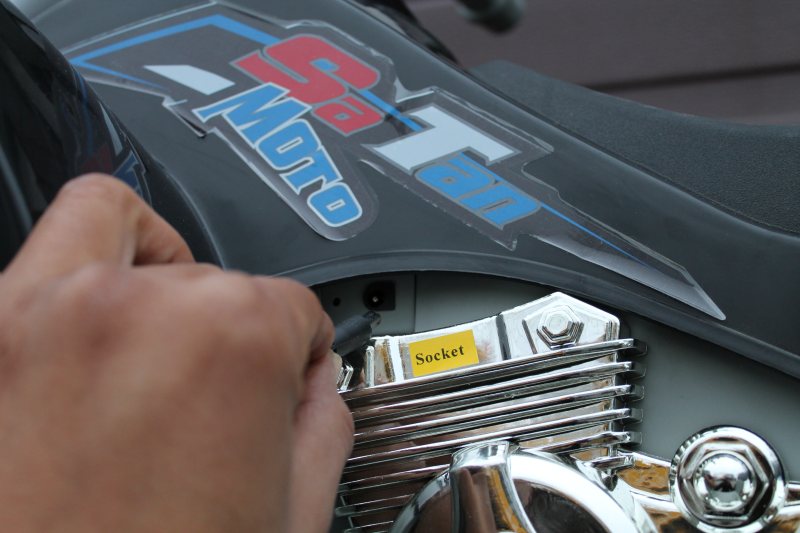

Die Ladebuchse befindet sich auf der Linken Seite des Fahrzeuges direkt über dem "Motorblock"

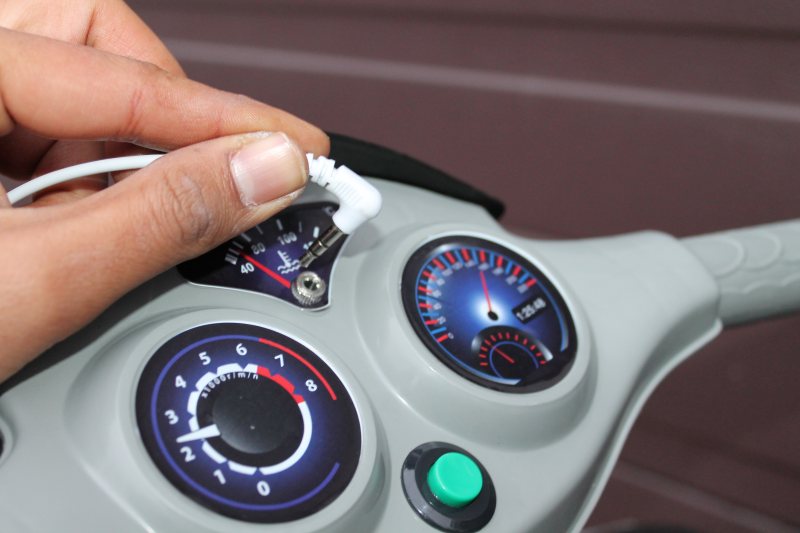

Den mp3 Eingang finden Sie auf dem Lenkrad an der "Temperaturanzeige"
Wir wünschen Ihnen und Ihrem Kind viel Spass mit dem Fahrzeug.
|
