Montageanleitung BMW Z4 SDrive 35i

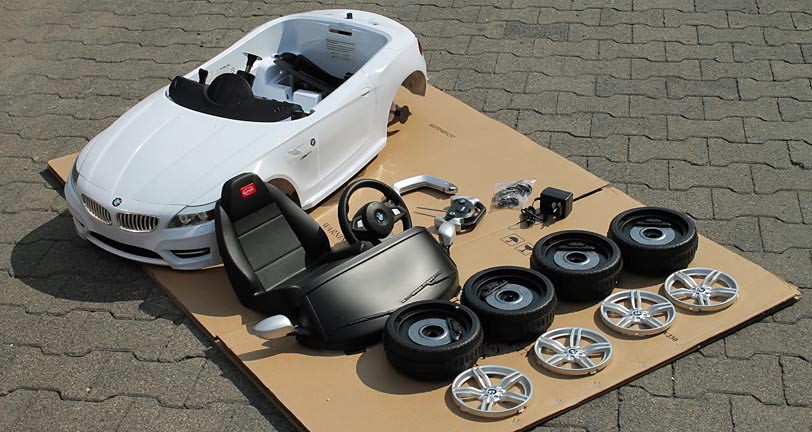

Inhaltsübersicht

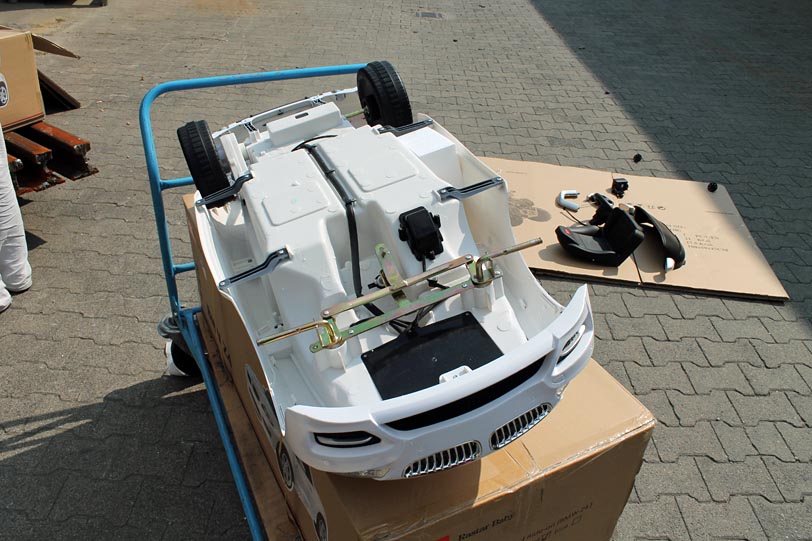

Fahrzeug auf den Rücken legen und die Schutzkappen von den Achsen entfernen

(auf keinen Fall auf einen kratzigen Untergrund legen!)

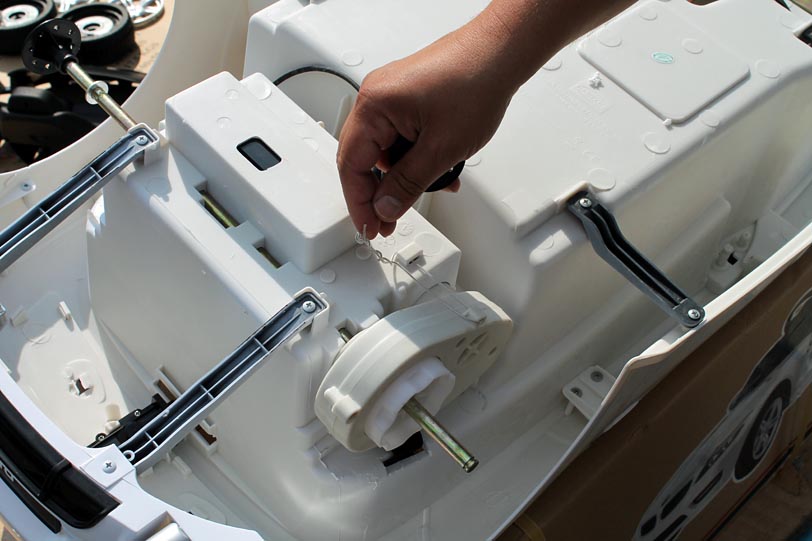

Transportsicherungsdraht von der Getriebebox entfernen

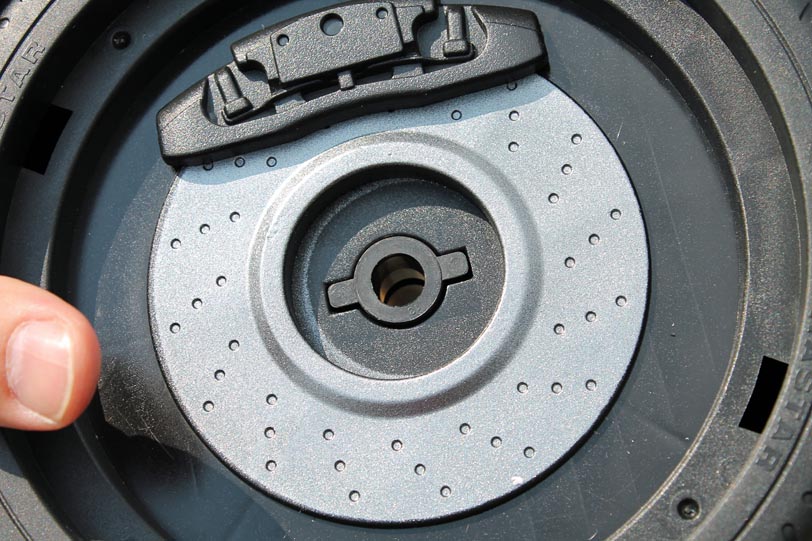

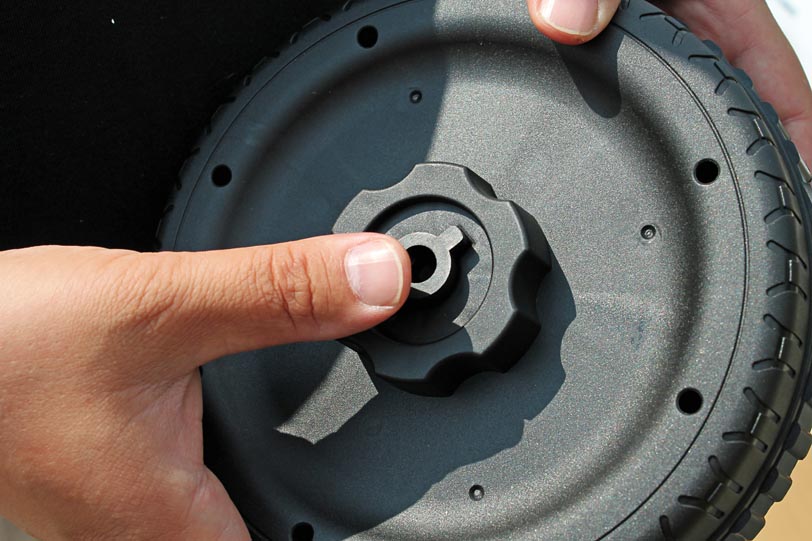

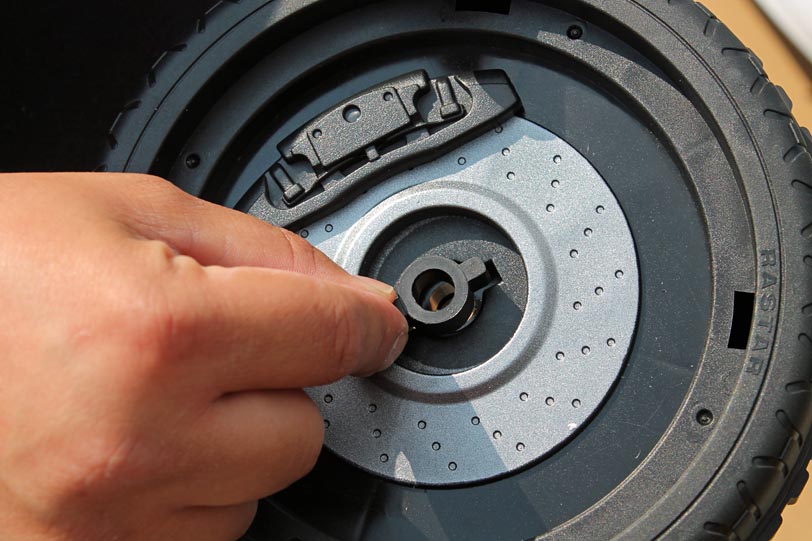

Räder vorbereiten: Radnabeneinsätze einlegen



Räder vorbereiten: Radnabeneinsätze einlegen

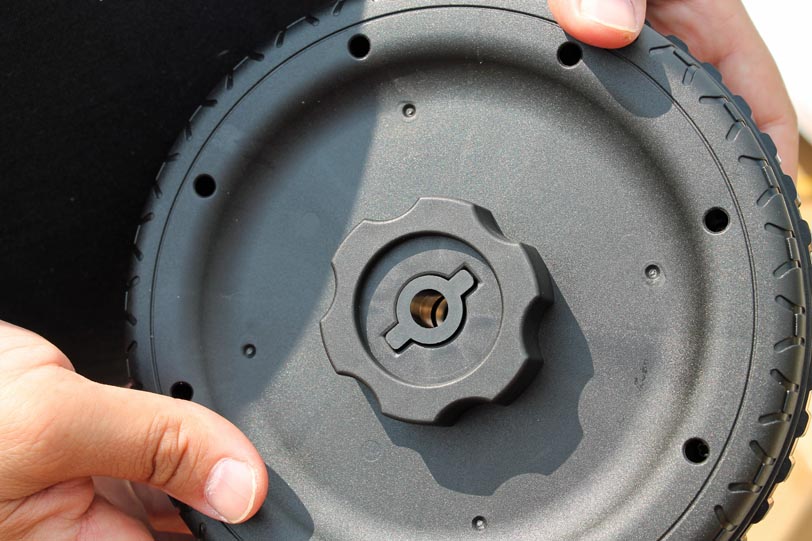

Räder vorbereiten: Radnabeneinsatz auch an der Innenseite einlegen



Die Räder sind jetzt Montagefertig

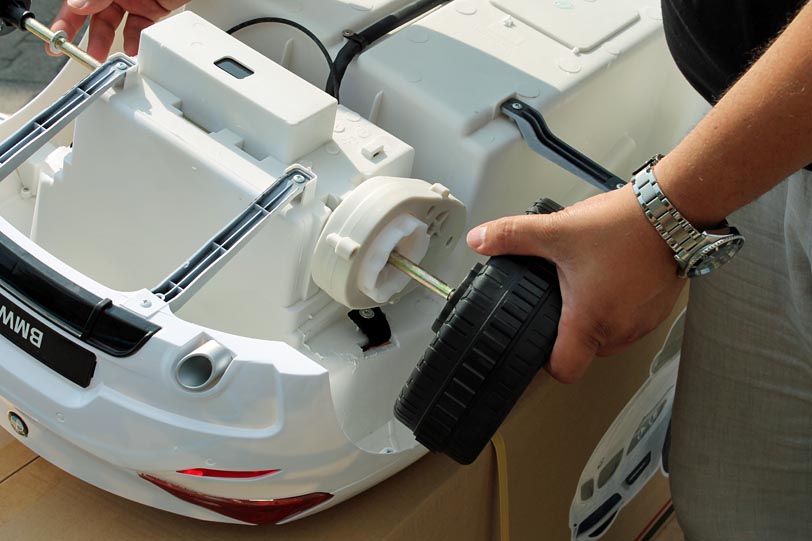

Ein Rad auf die Getriebeseite setzen

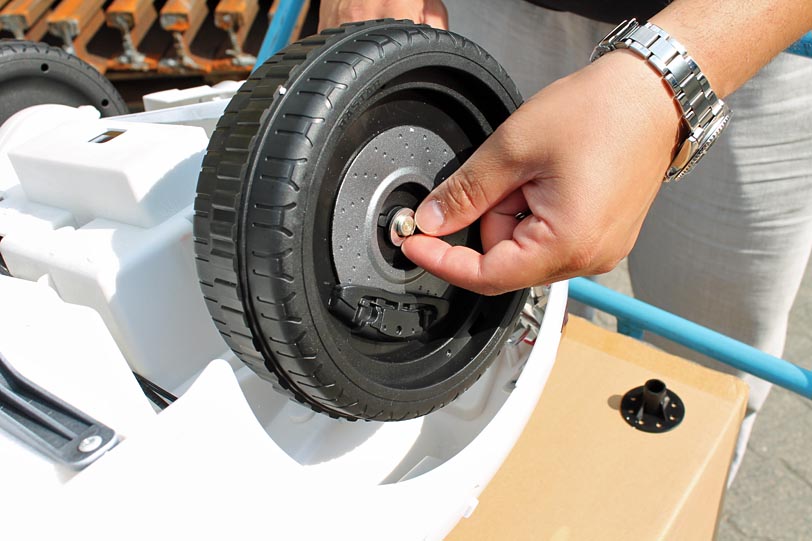

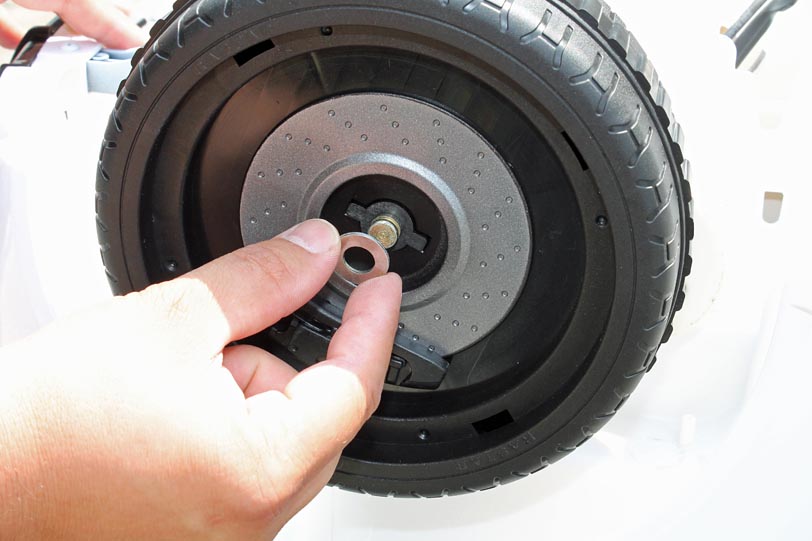

Unterlegscheibe anbringen

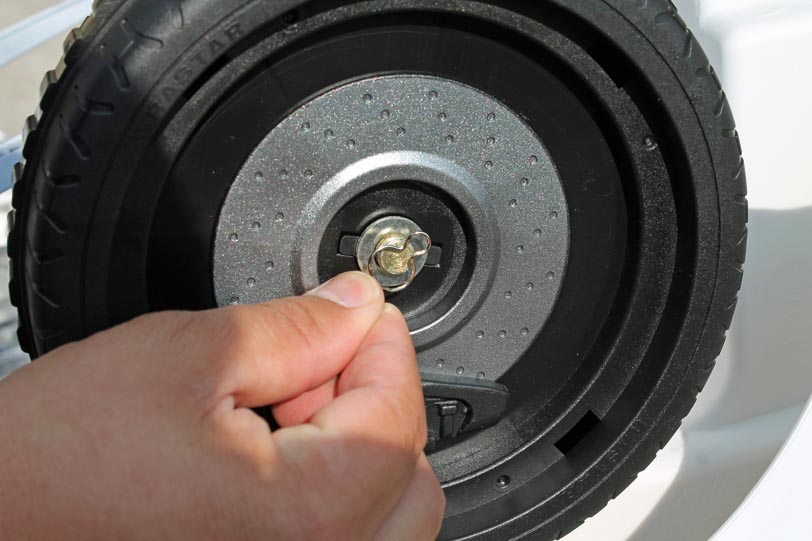

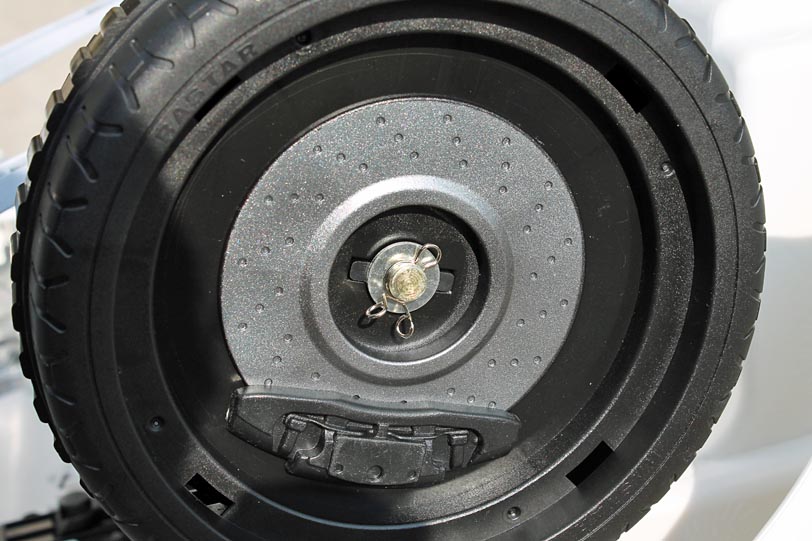

Rad mit einer Fixierfeder arretieren



Die Radmontage durch anbringen einer Radzierkappe abschliessen

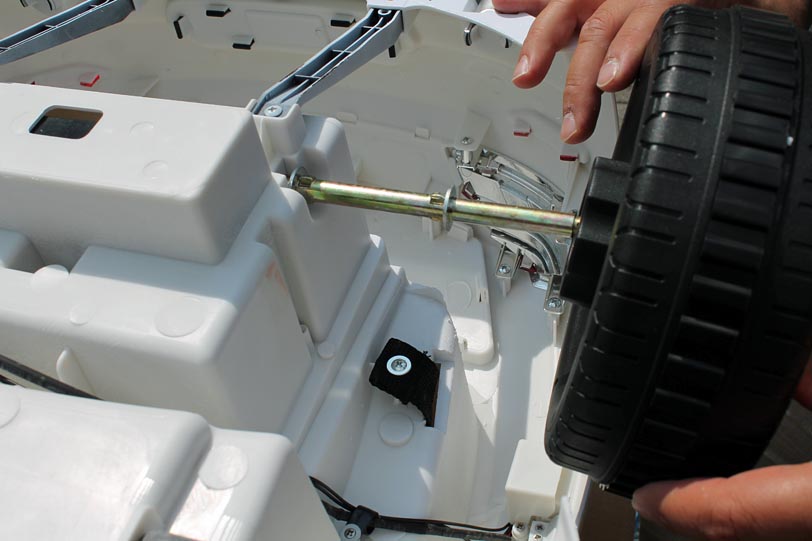

Radmontage auf der anderen Seite der Hinterachse fortführen



Unterlegscheibe einsetzen

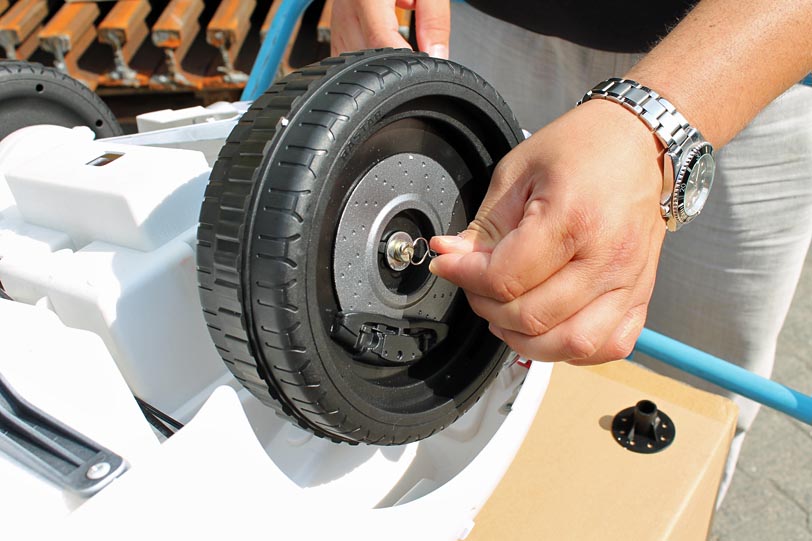

Rad mit einer Fixierfeder arretieren

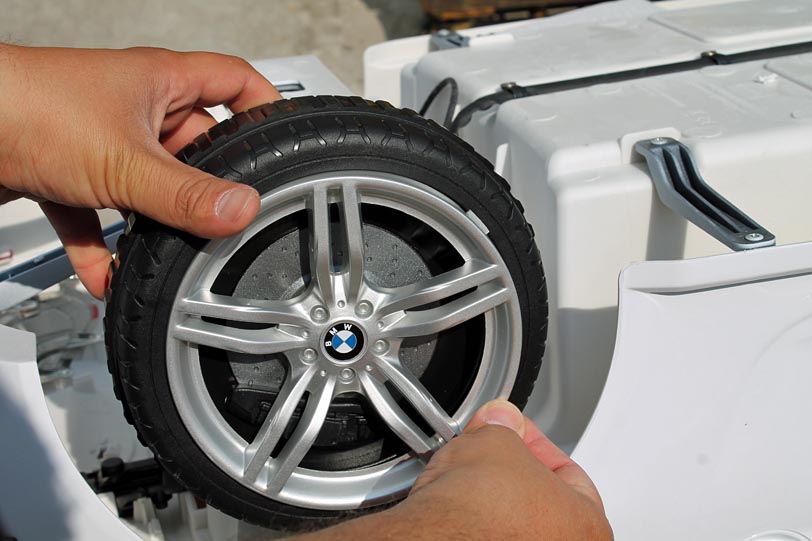

Mit sanftem Druck alle 4 Haken der Radkappen einrasten lassen und Radmontage abschließen.



Die letzten Schritte an der Vorderachse wiederholen

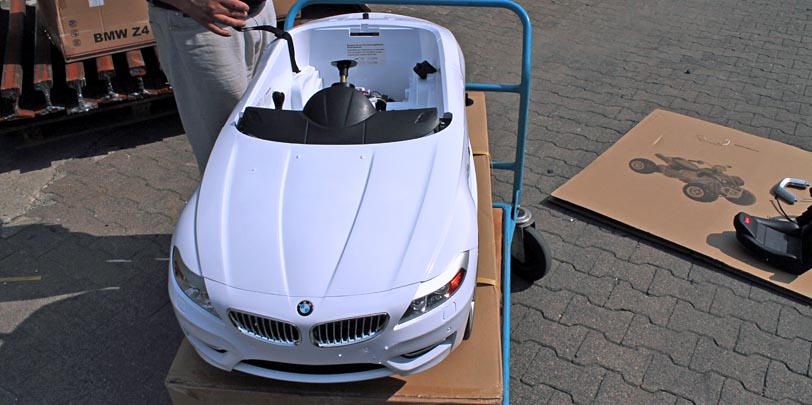

Nachdem nun alle Räder montiert sind das Fahrzeug auf die Räder stellen

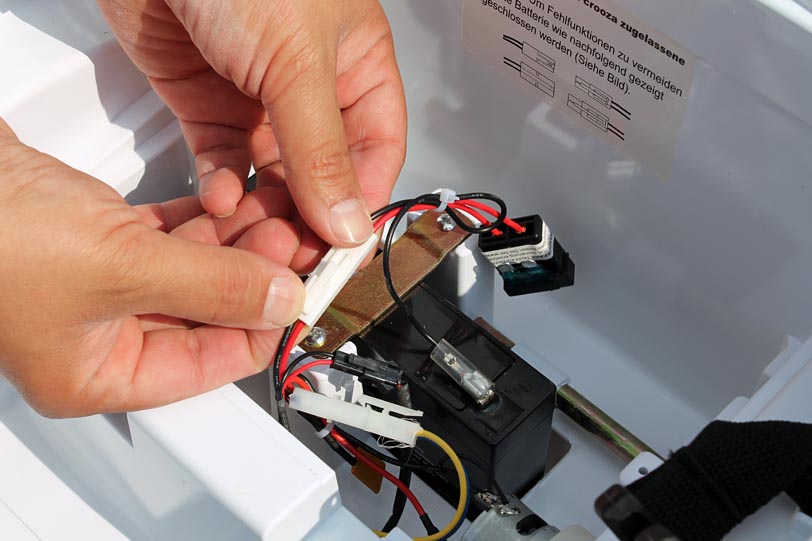

Stecker wie oben gezeigt verbinden.

Aus sicherheitsgründen sind die Stecker im Auslieferungszustand ungesteckt.

Die Stecker sind kodiert, es können nur die richtigen Verbindungen miteinander verbunden werden.

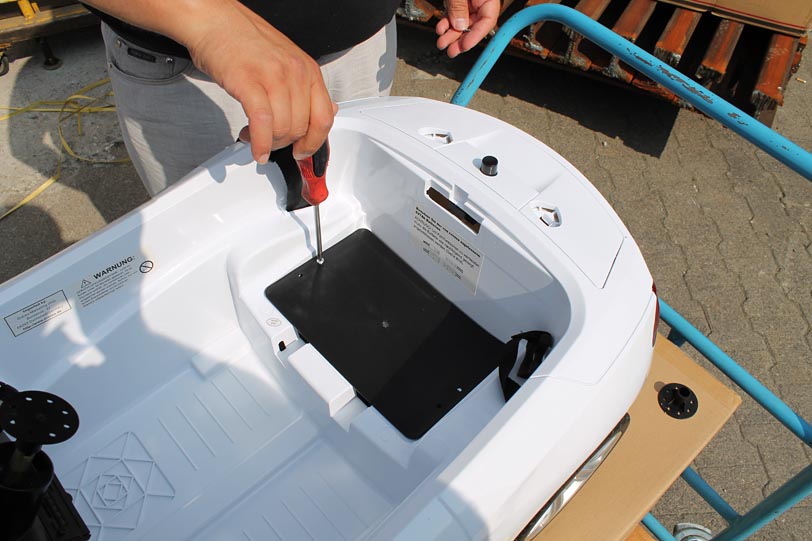

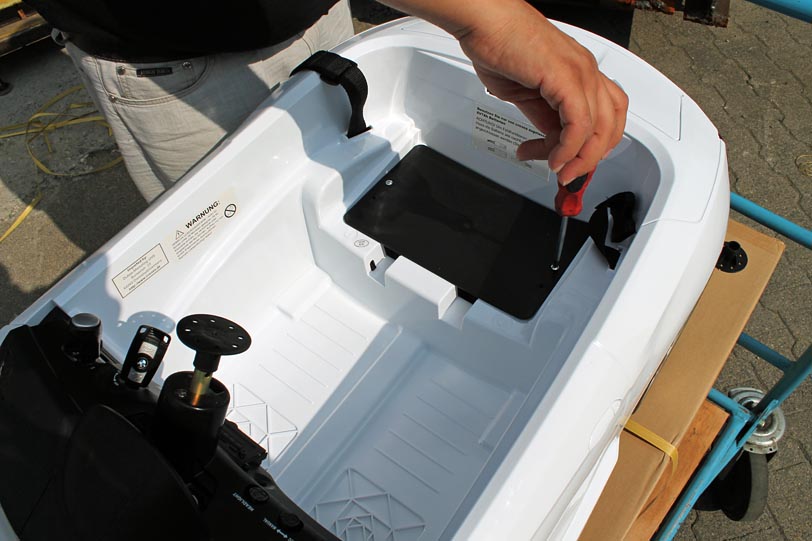

Batterieabdeckung anschrauben



Batterieabdeckung anschrauben

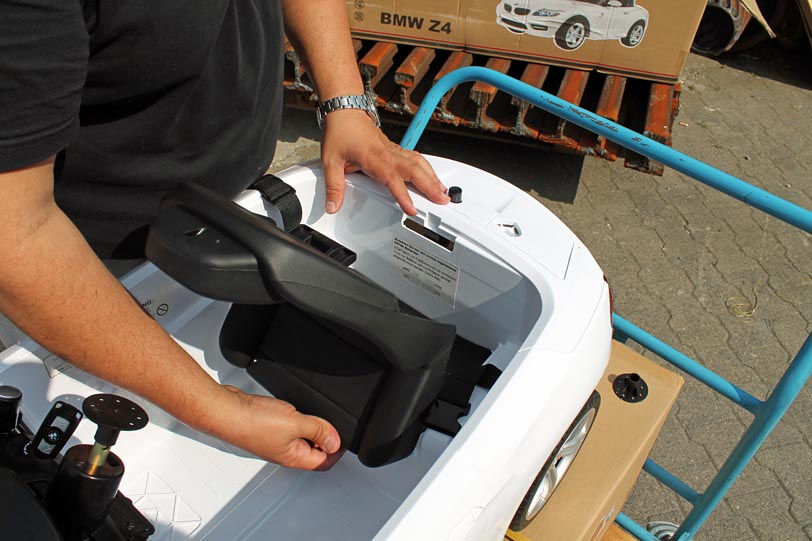

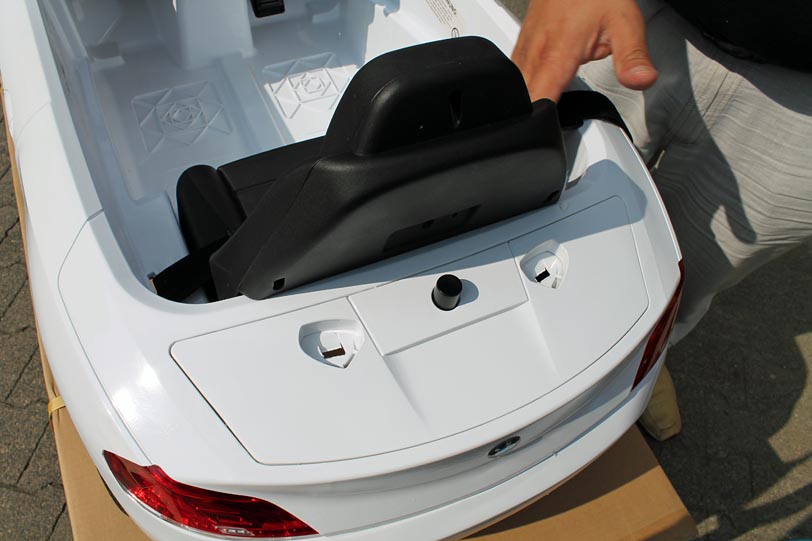

Sitz Fußraumseitig einhängen lassen



Sitz durch sanften Druck an der Rückenlehne einrasten lassen

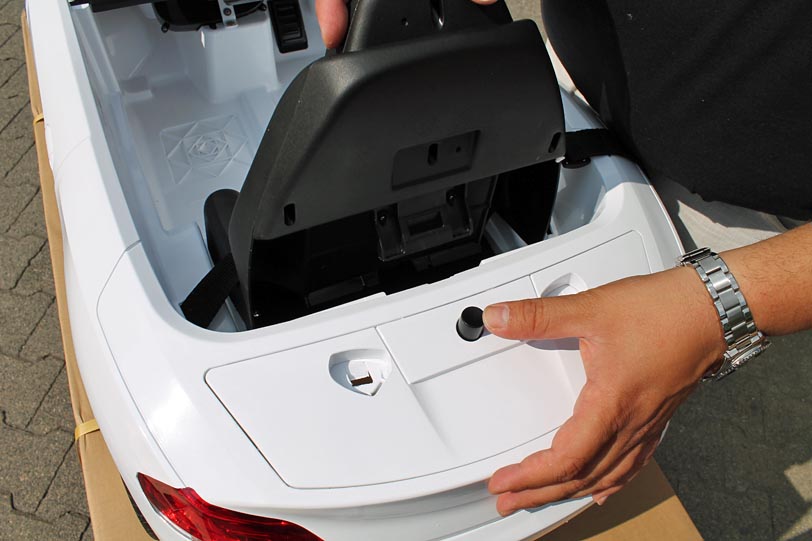

Zum öffnen den schwarzen Knopf drücken und Sitz in Richtung des Lenkrades ziehen

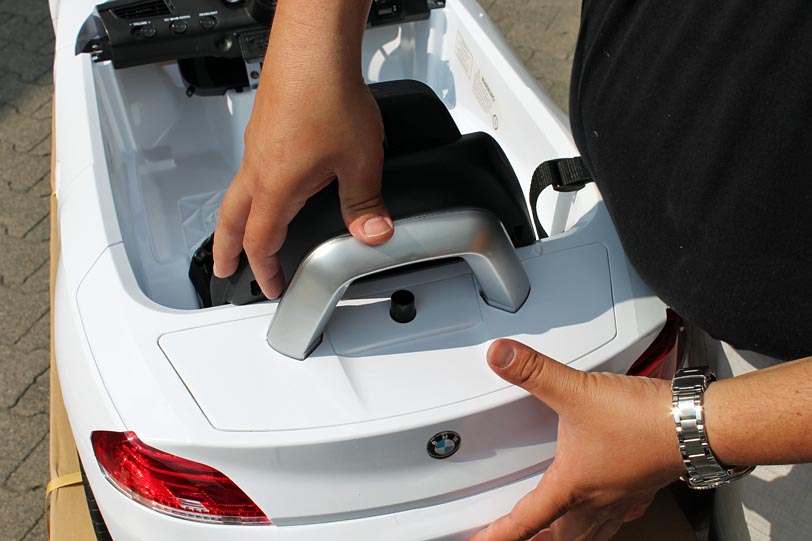

Überrollbügel einrasten lassen



Kabel des Lenkrades wie oben gezeigt durch die Öffnung führen



Der Gegenstecker befindet sich links unter dem Armaturenbrett

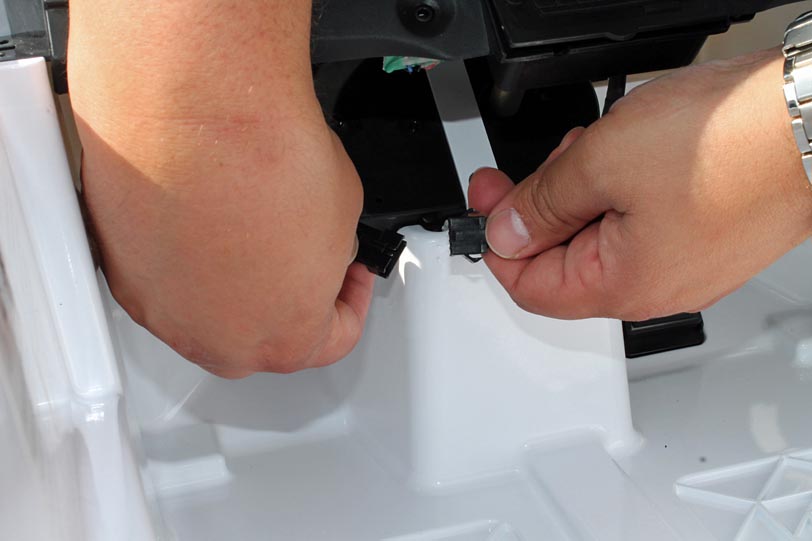

Beide Stecker miteinander verbinden

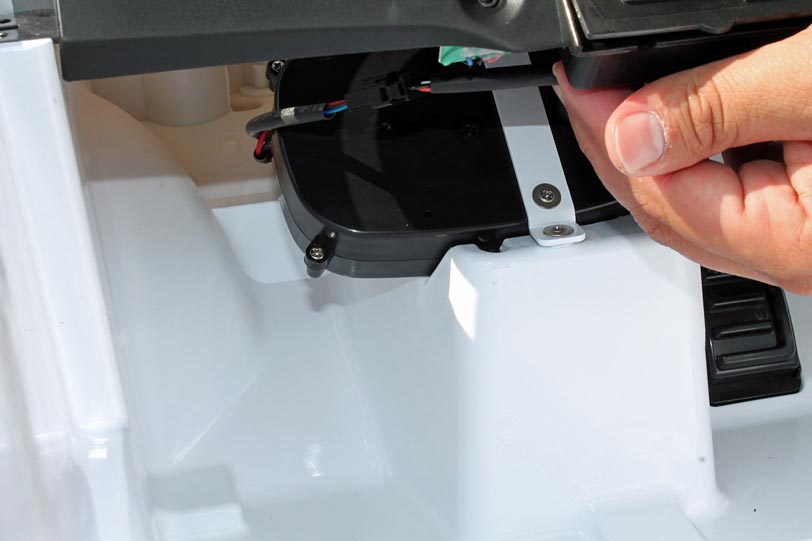

Das Kabel unter dem Armaturenbrett schieben und so aus dem Weg räumen

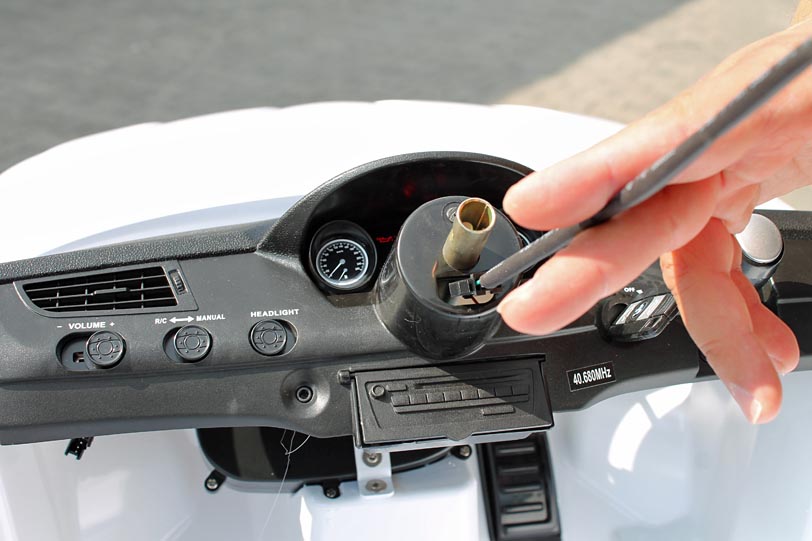

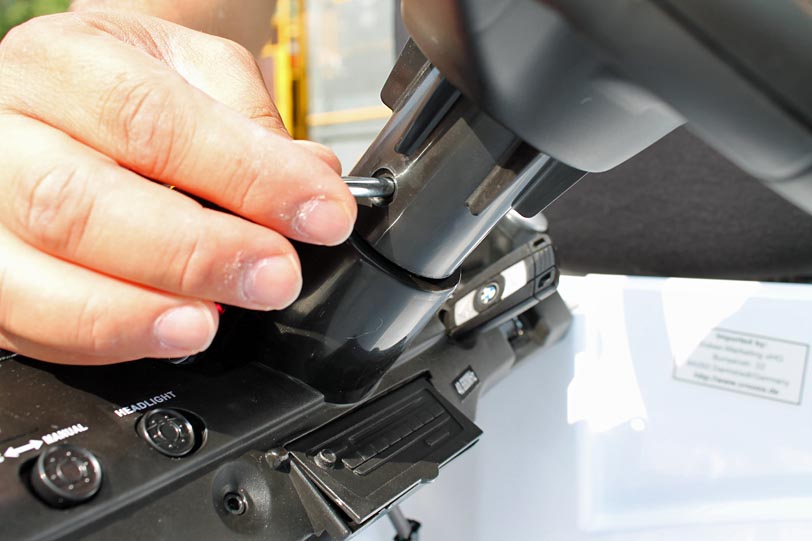

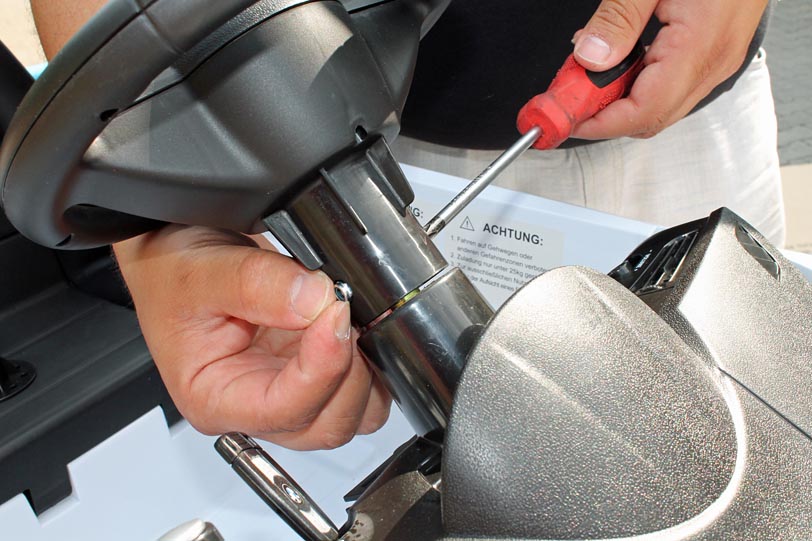

Lenkradschraube einsetzen



Gegenmutter anlegen und das Lenkrad festschrauben

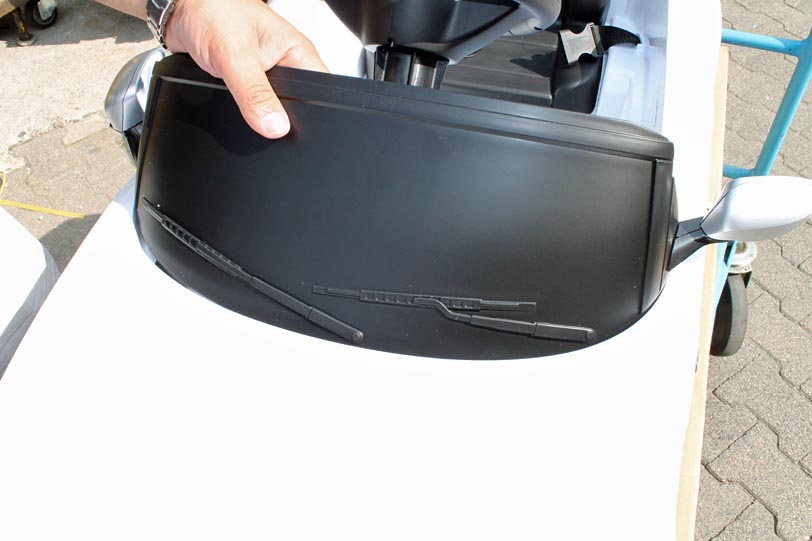

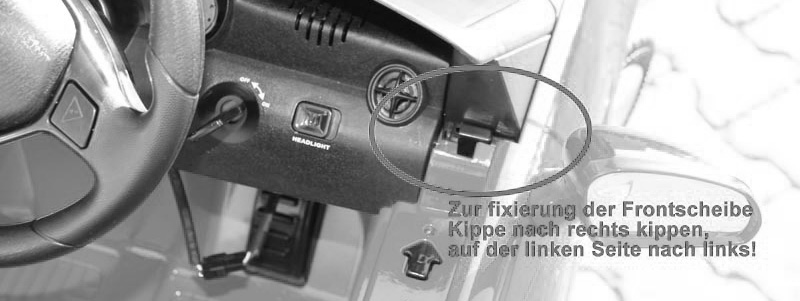

Frontscheine einrasten lassen



Frontscheibe einsetzen und richtung Motorhaube gleiten lassen

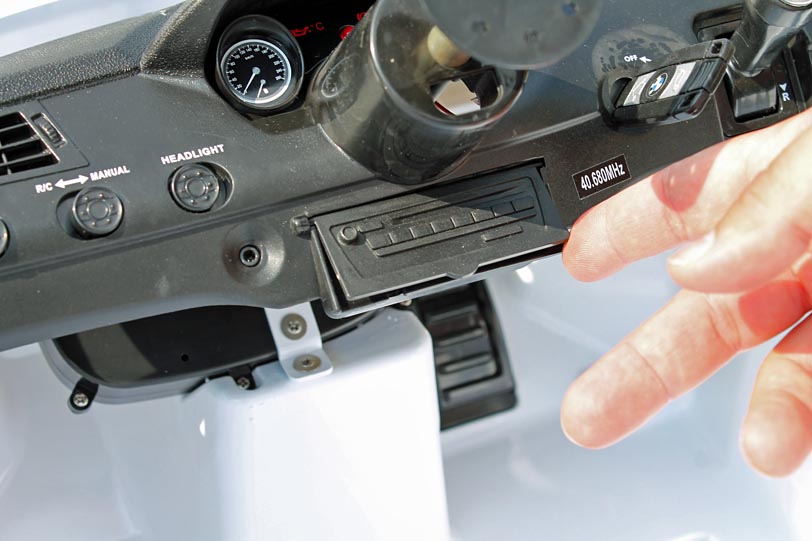

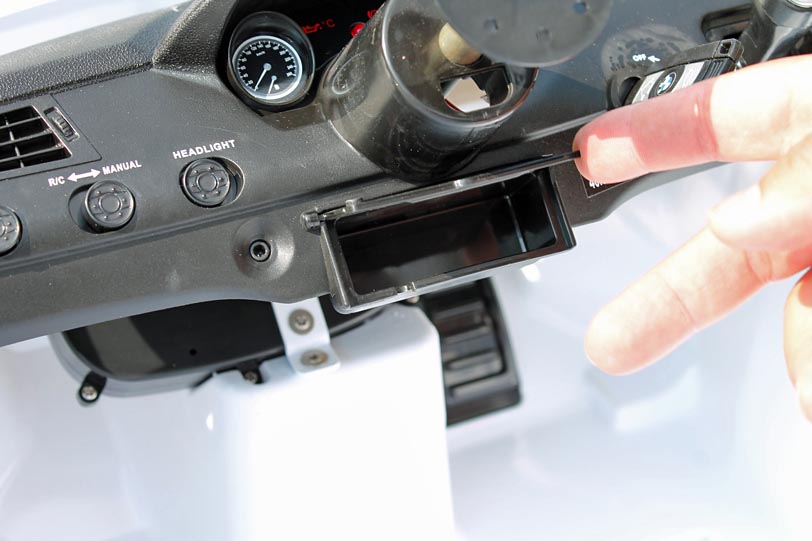

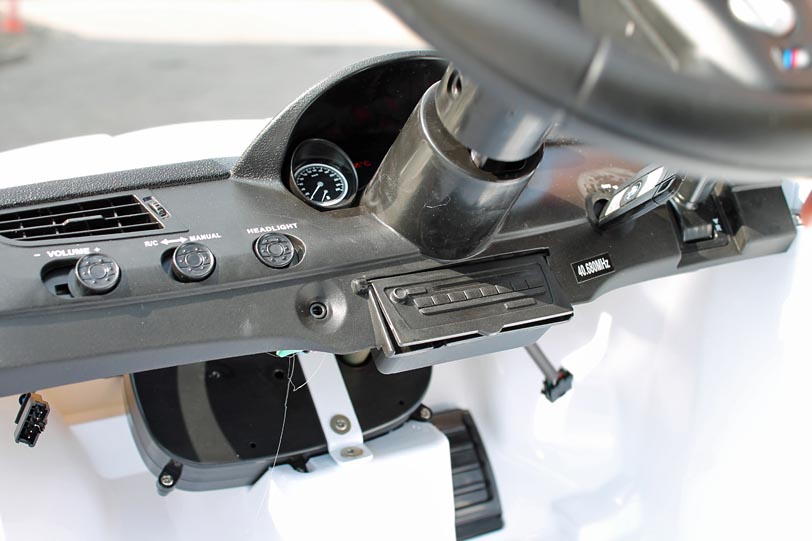

Hinter der Radioklappe kann ein mp3 Plaer untergenbrecht werden



WICHTIG:

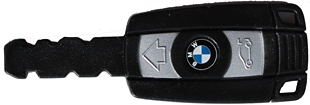

Hinter dem Armaturenbrett, direkt auf der anderen Seite des Schlüssels befindet sich ein weiterer, versteckter Schalter über den das Fahrzeug auch dann eingeschaltet werden kann, wenn mal kein Schlüssel zur Hand ist.

!!! Das Fahrzeug ist erst dann wirklich abgeschaltet, wenn auch dieser Schalter umgelegt worden
und das Kontrolllämpchen am Armaturenbrett erloschen ist
!!!







Wir wünschen Ihnen und Ihrem Kind viel Spass mit dem Fahrzeug.
