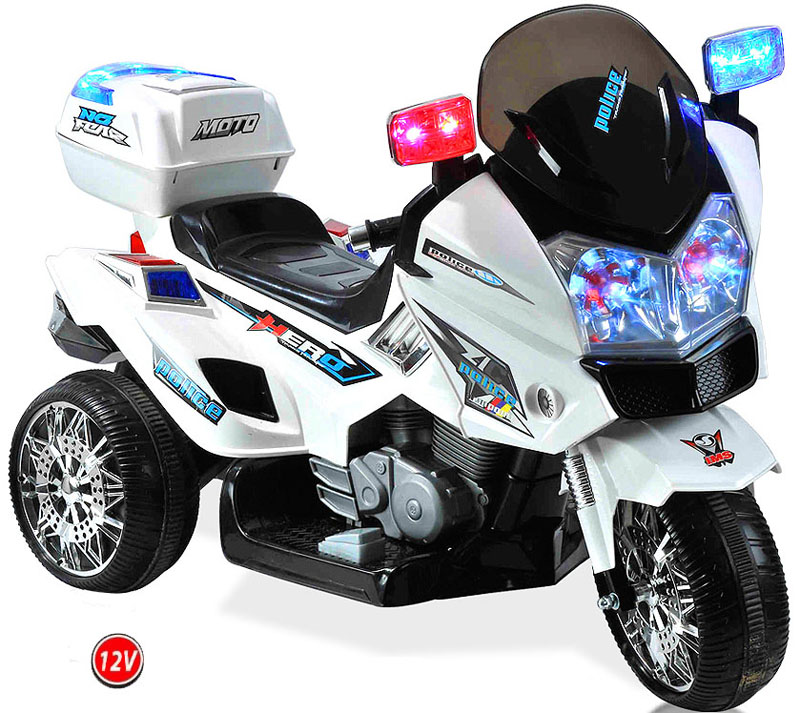

Montageanleitung Polizeimotorrad

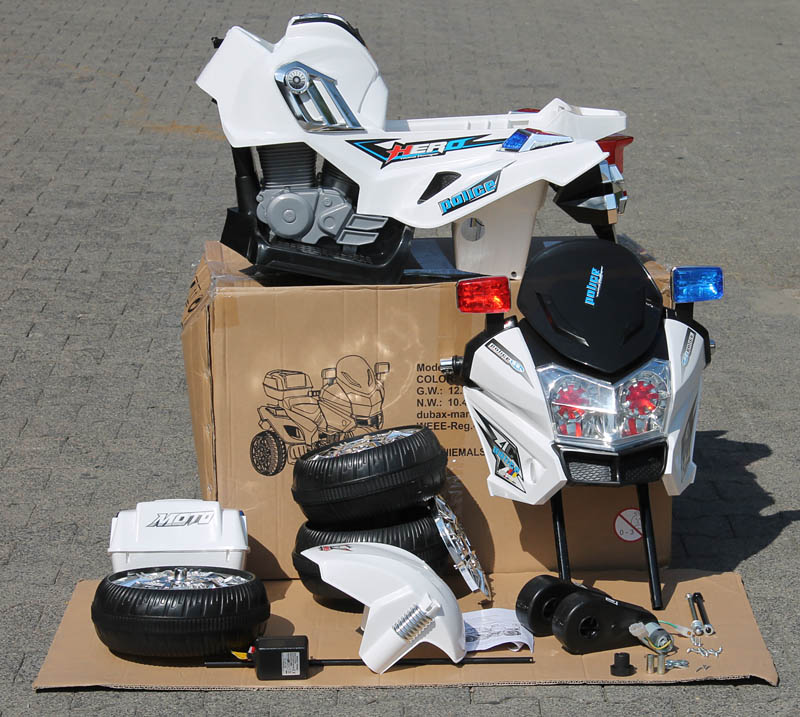

Inhaltsübersicht

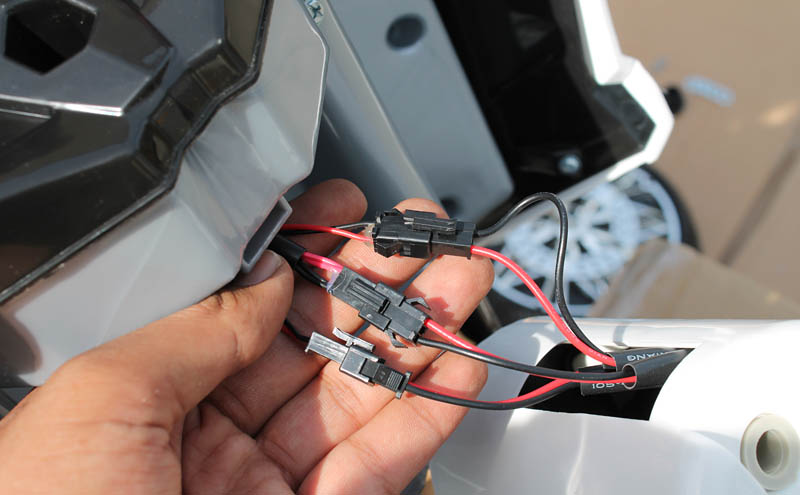

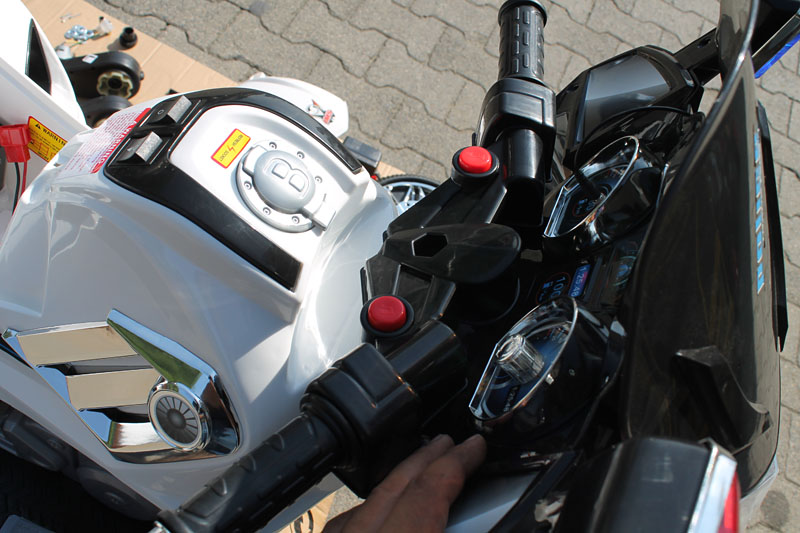

Alle Stecker des vorderen Aufbaus miteinander verbinden



Vorderaufbau in Position bringen

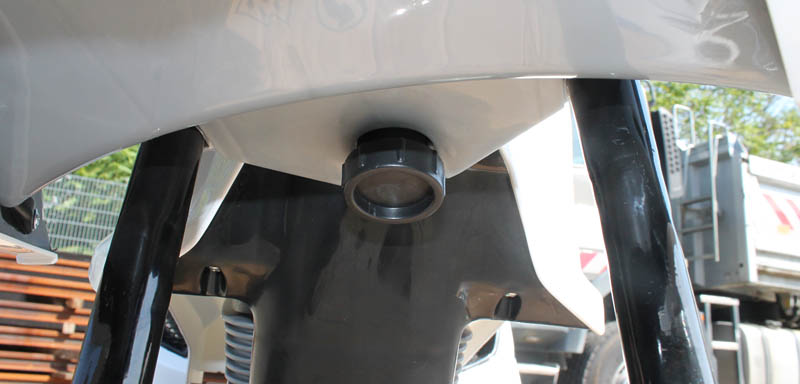

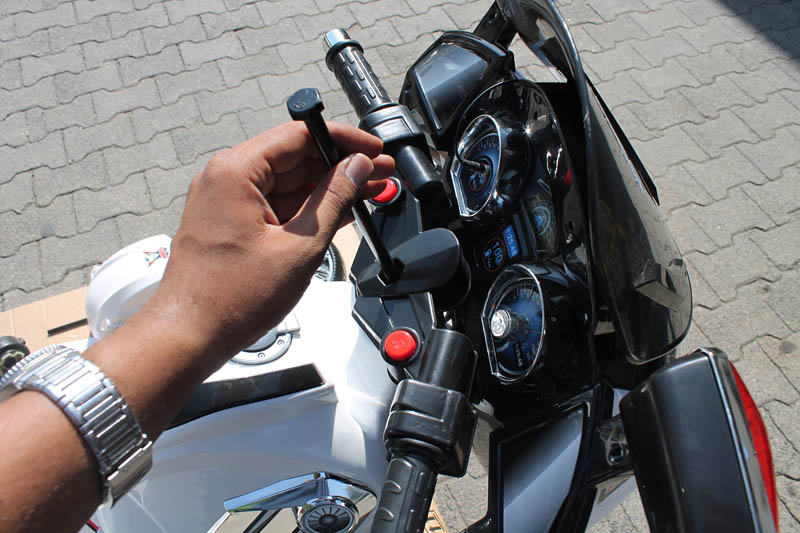

Lenkerschraube einschieben







Lenkerschraube festschrauben

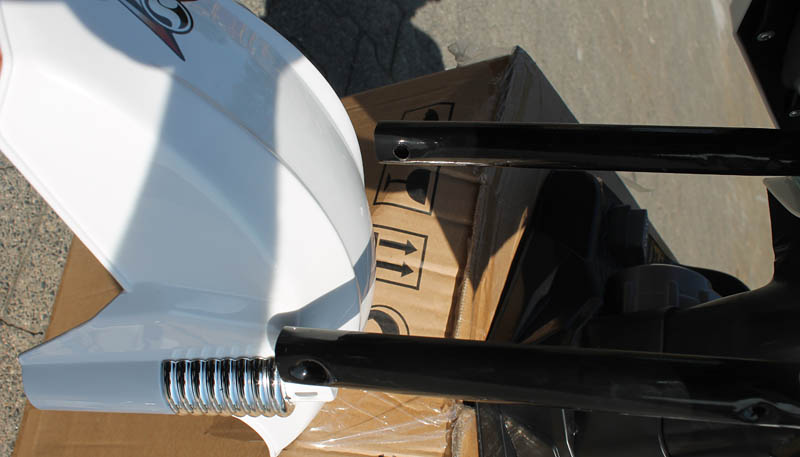

Schmutzfänger des Vorderrades aufziehen

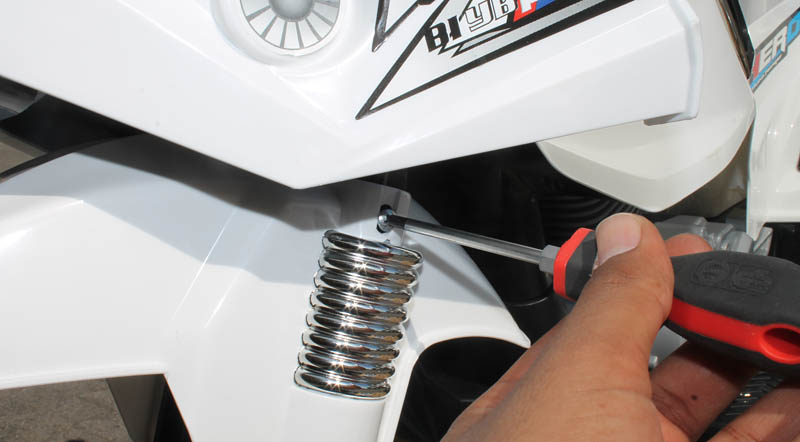

Schmutzfänger festschrauben

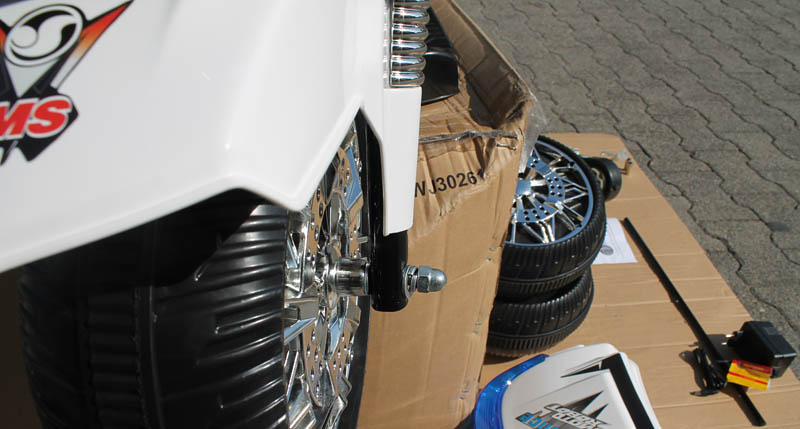

Jetzt kann dAS Vorderrad montiert werden

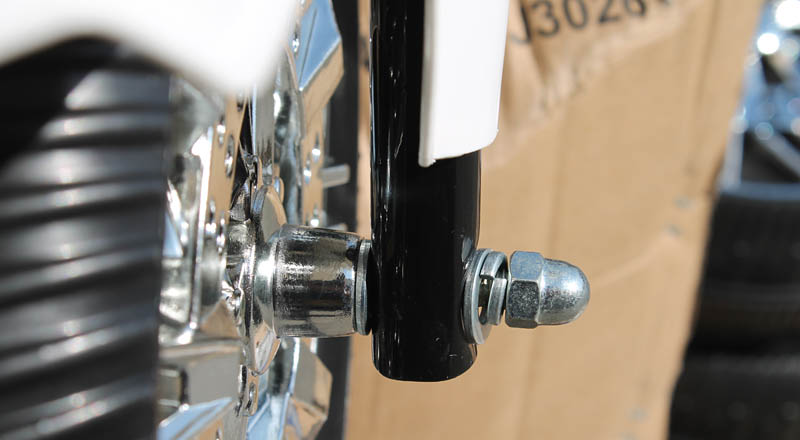

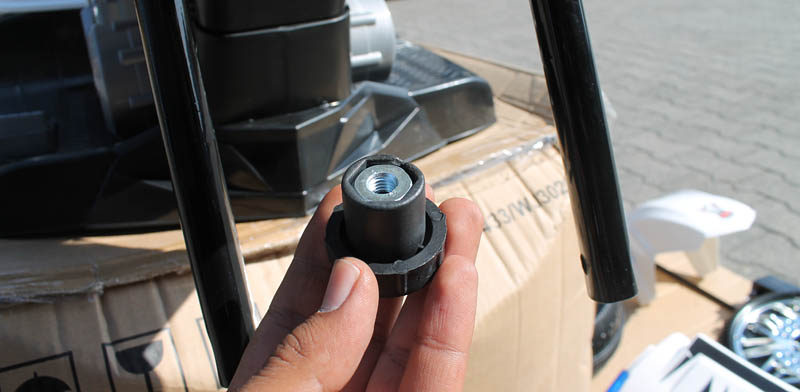

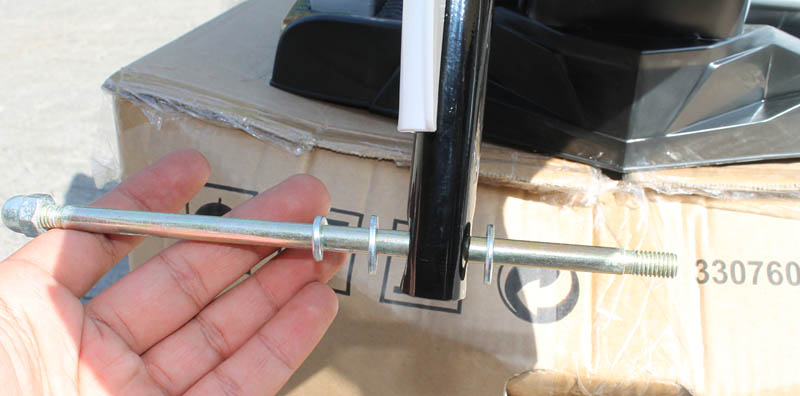

Die Reihenfolge der Unterlegscheiben beachten

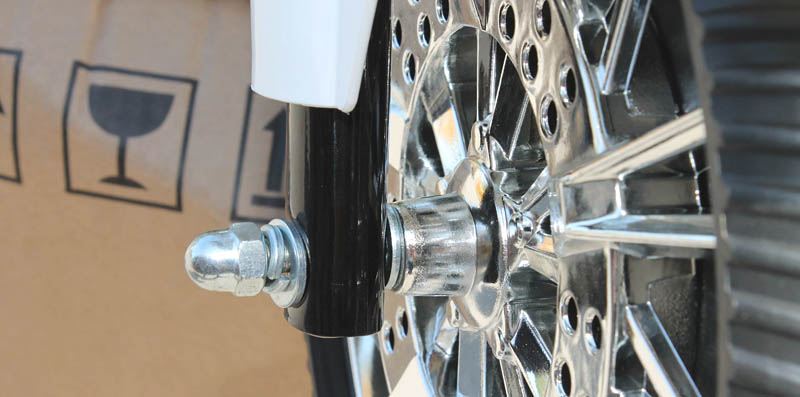

Vorgang auf der anderen Seite wiederholen und die Muttern festziehen

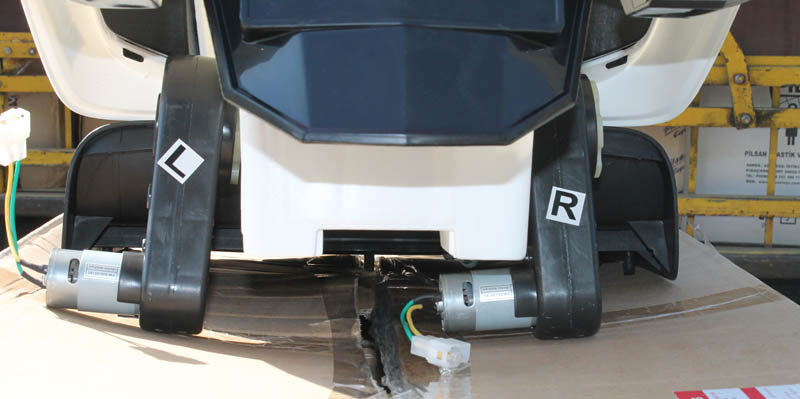

Die Getriebe sind mit Buchstaben markiert, achten sie unbedingt auf korrekten Einbau!

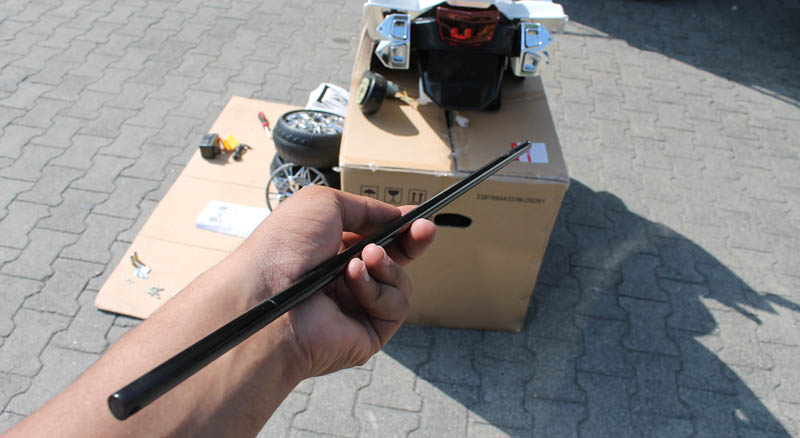

Jetzt kann die Hinterachse montiert werden

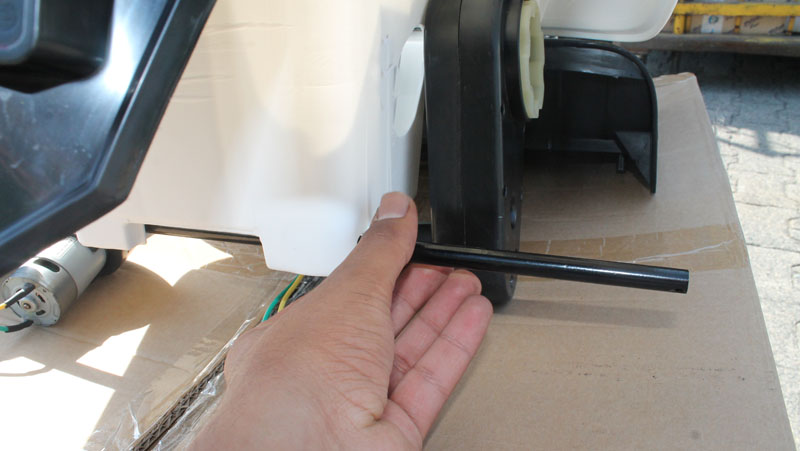

Hinterachse einsetzen

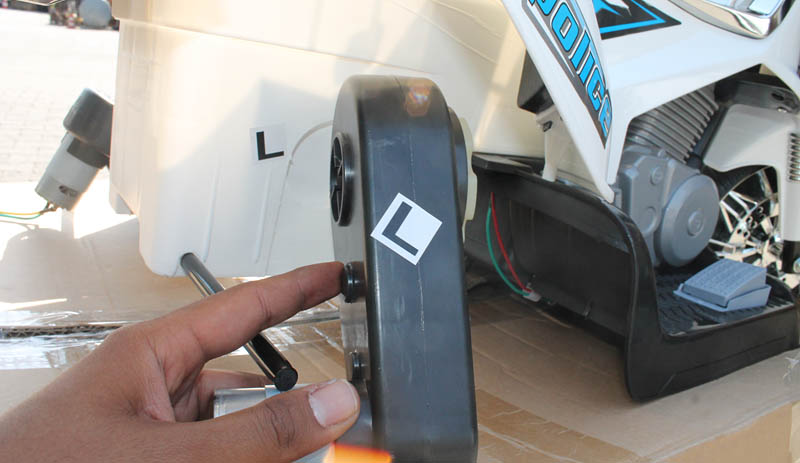

ACHTUNG: Auf die richtige Buchstabenkodierung achten!

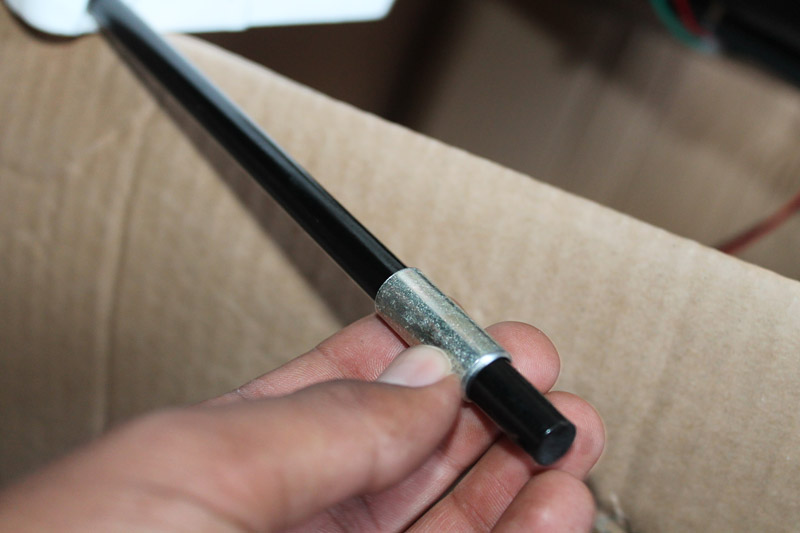

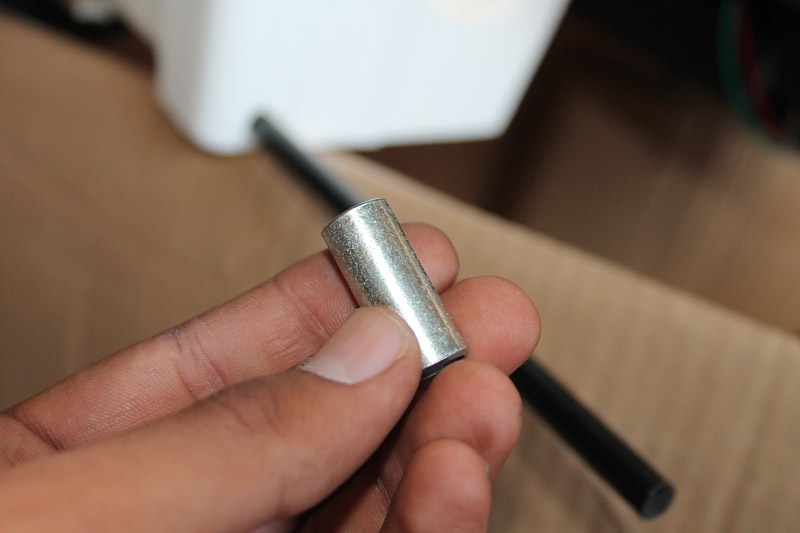

Hülse auf die Hinterachse ziehen



Hülse auch auf der gegenüberliegenden Seite einsetzen

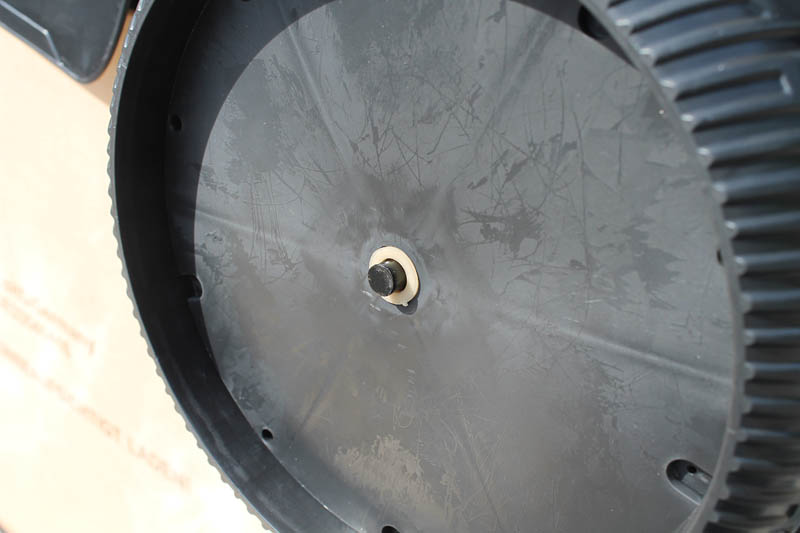

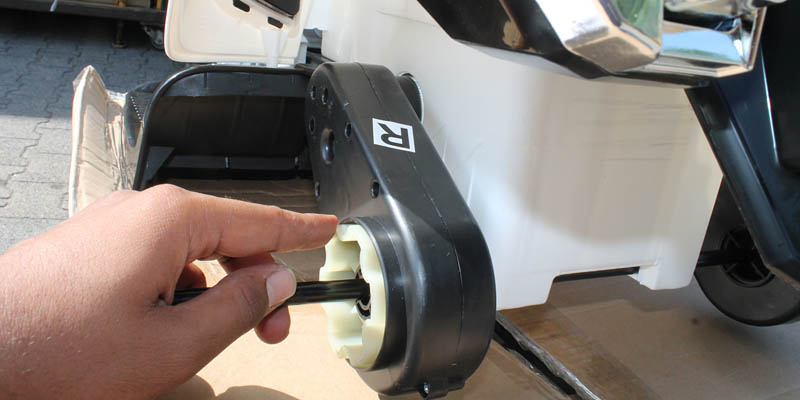

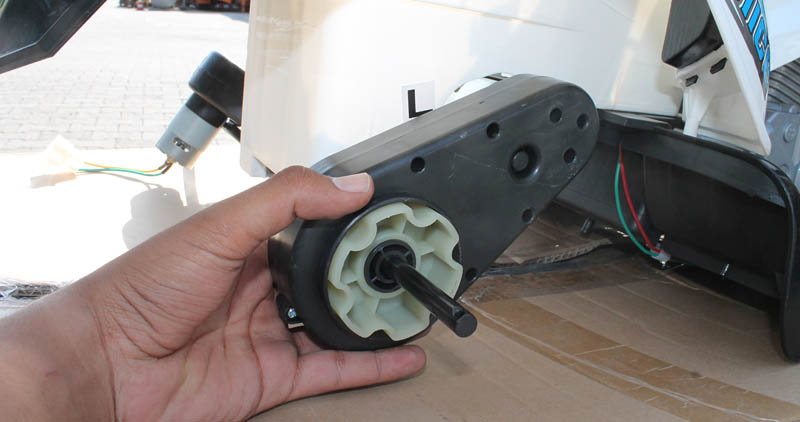

Getriebebox einsetzen

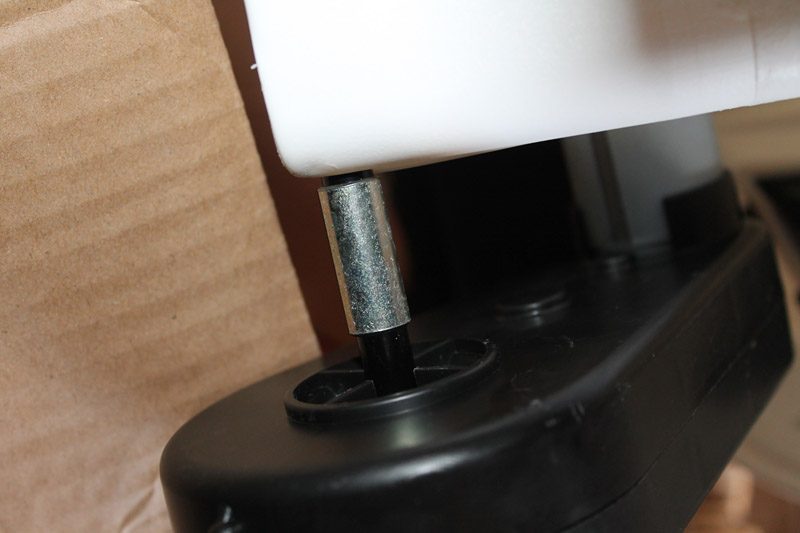

Die Metallhülse muss im Getriebe verschwinden



Getriebe auf die Hinterachse ziehen



Vorgang auf der gegenüberliegenden Seite wiederholen



Rad auf die Achse ziehen

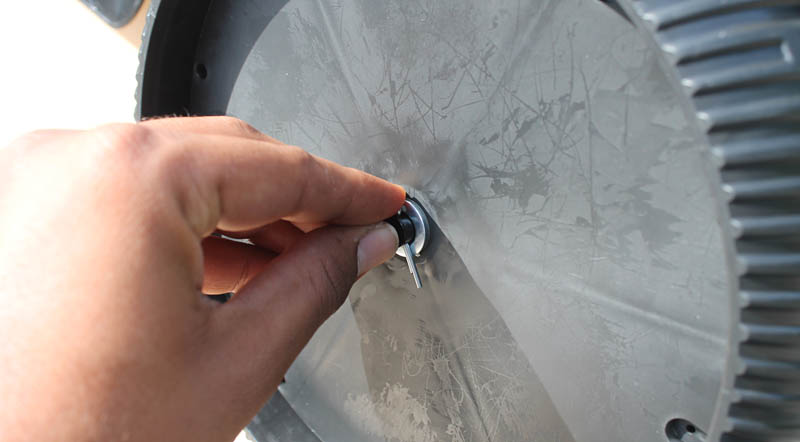

Radmontage mit einer Unterlegscheibe und einem Fixierstift abschliessen.



Fixierstift mit einer Zange umbiegen

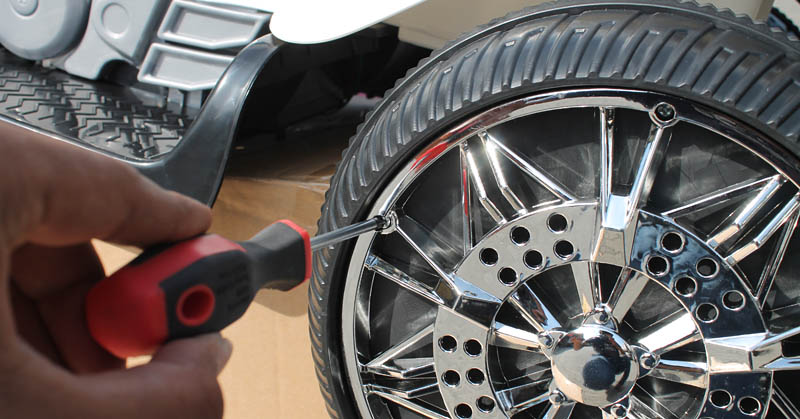

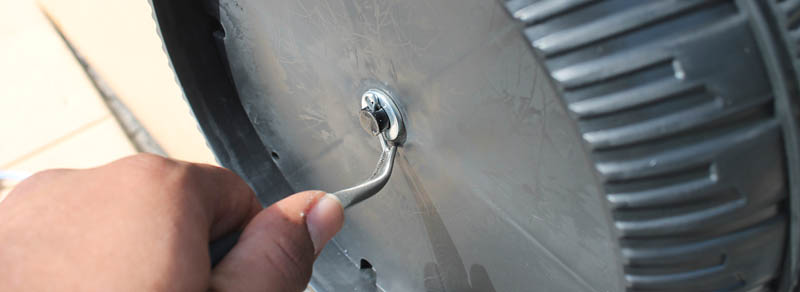

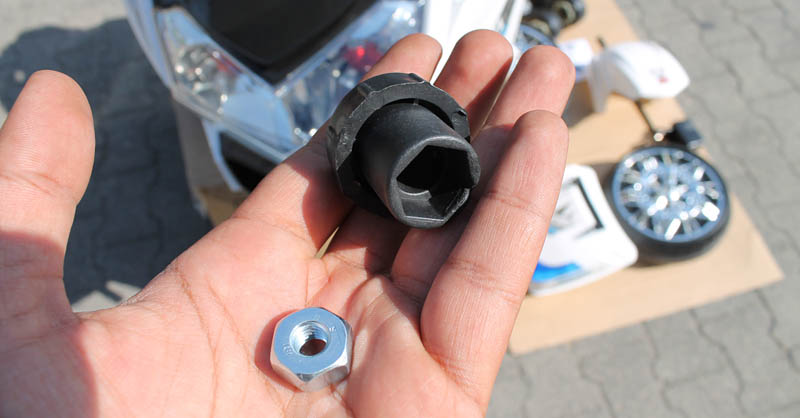

Radkappe anlegen und festschrauben

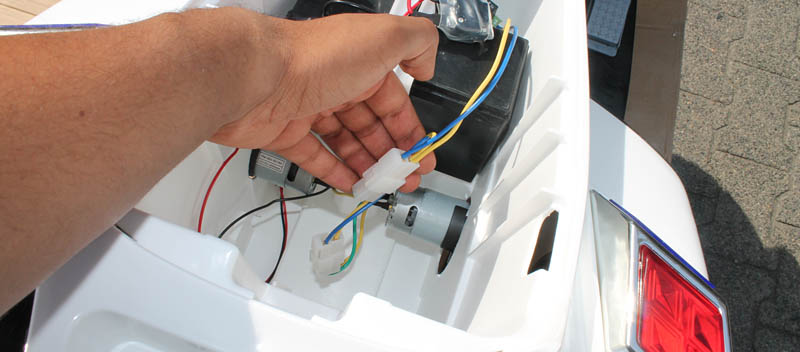

Getriebestecker verbindenKabel vom Überrollbügel stecken

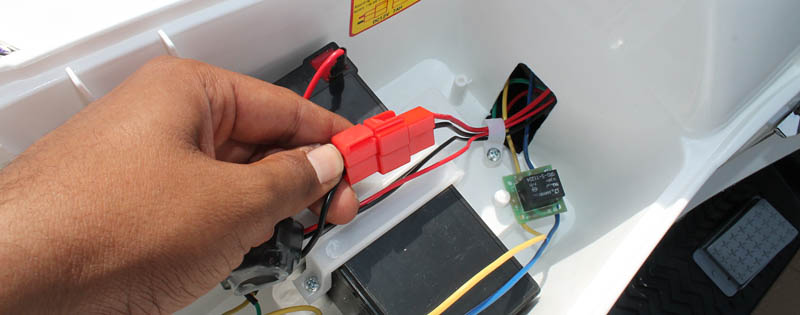

Die roten Stecker miteinander verbinden

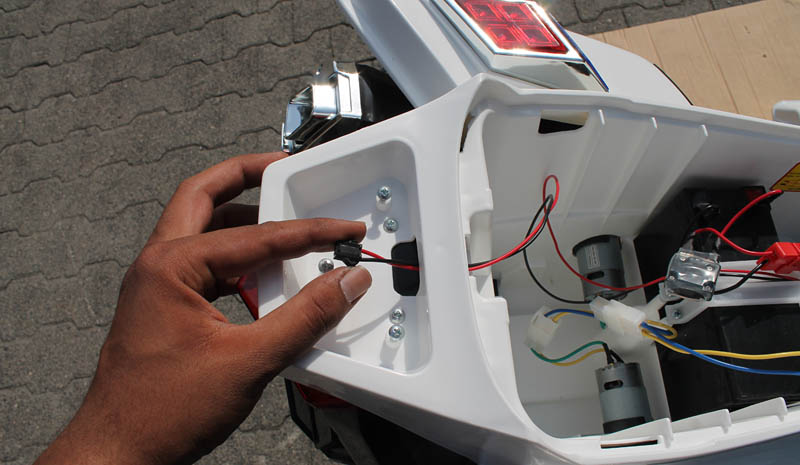

Das schwarz/rote Kabel durch die Öffnung ziehen

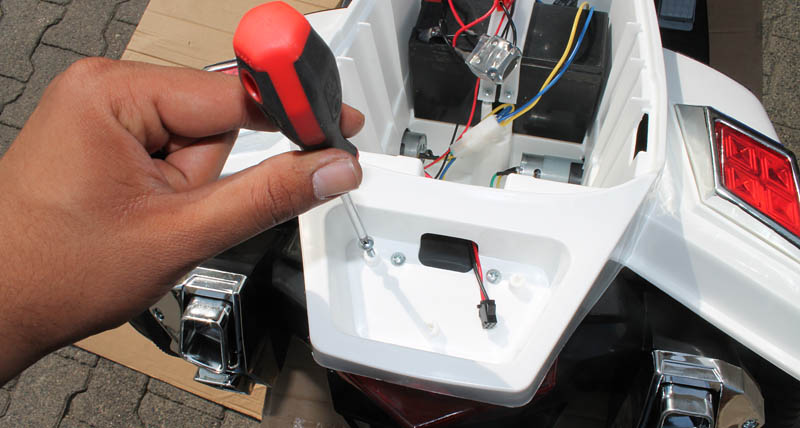

Die 3 äußeren schrauben aufdrehen

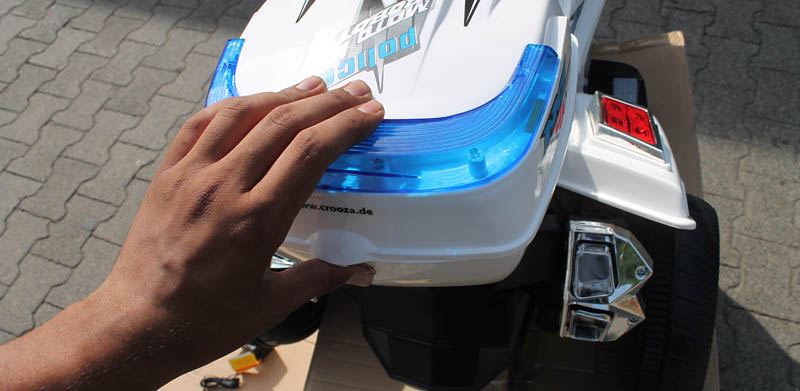

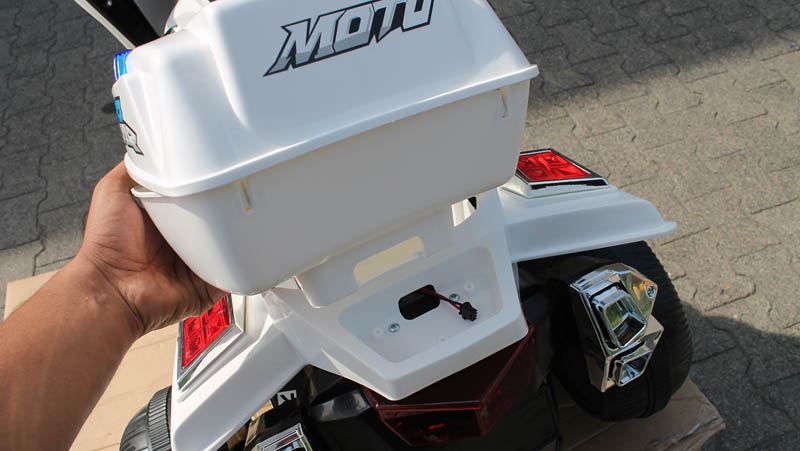

Topcase in Position bringen

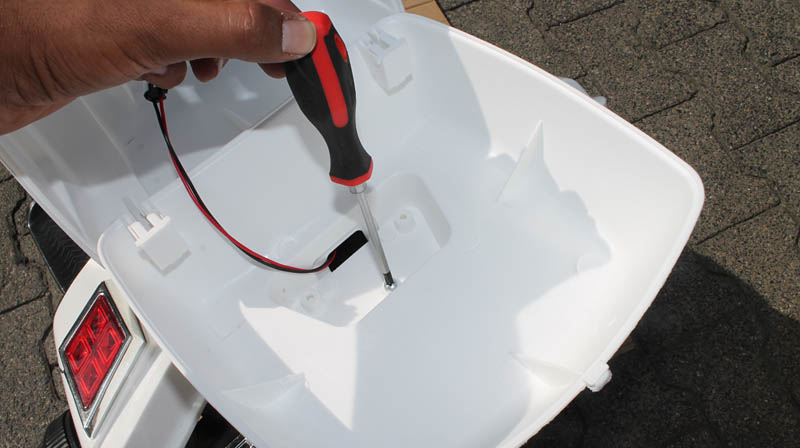

Topcase festschrauben

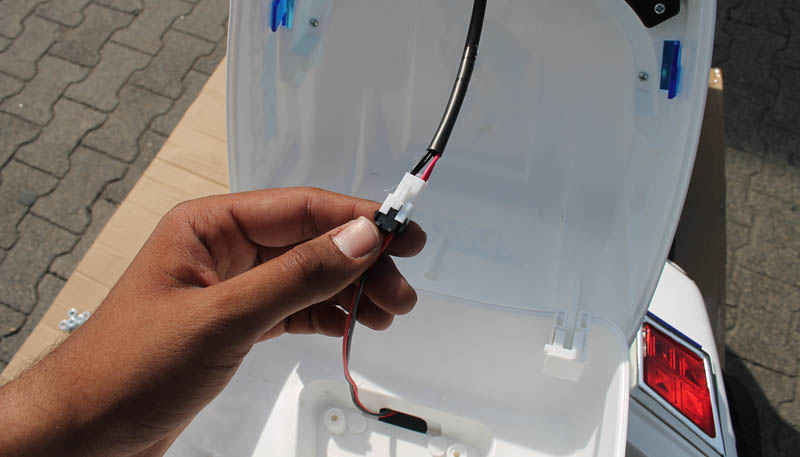

Stecker innerhalb des Topcase verbinden

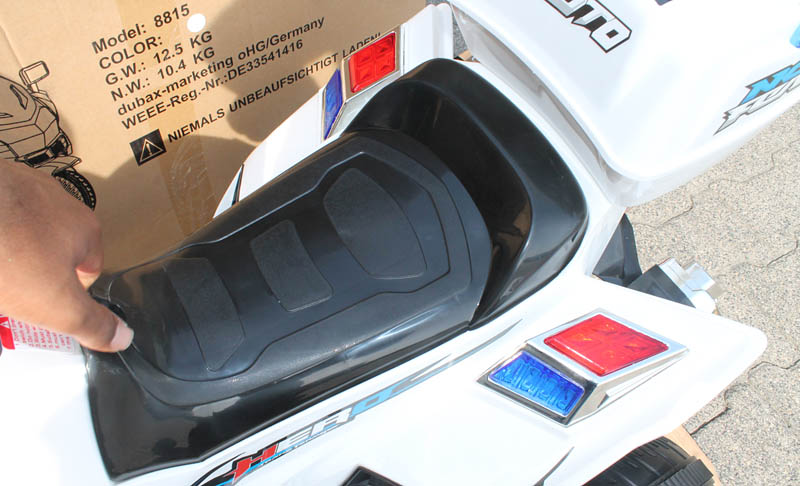

Sitz in Position bringen

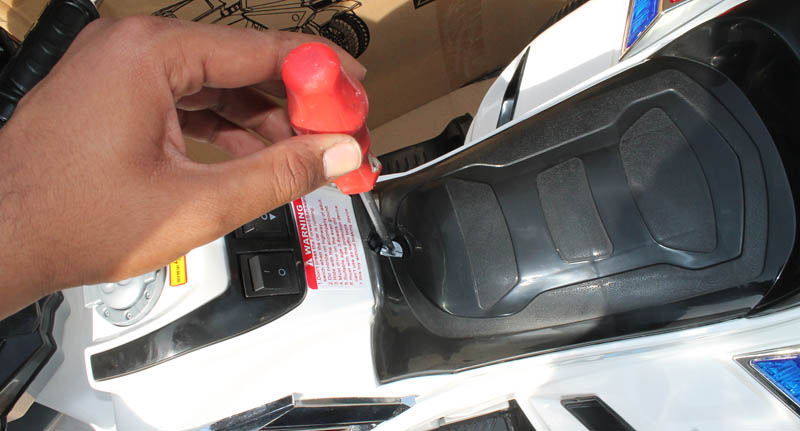

Sitzschraube Festdrehen

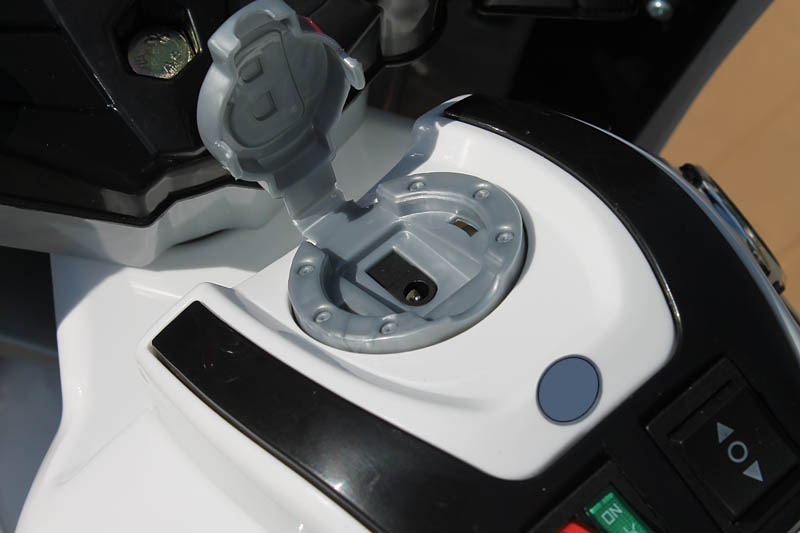

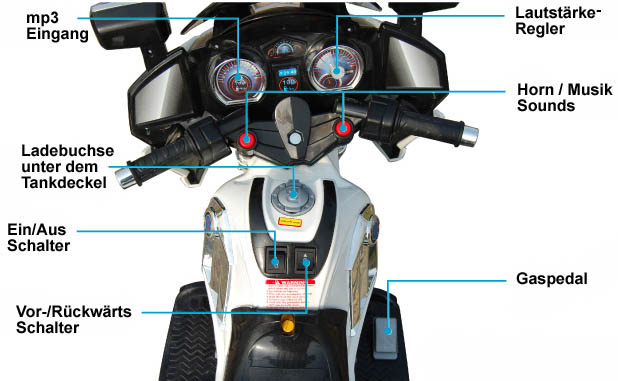

Die Ladebuchse befindet sich unter dem Tankdeckel



Es können alle Arten von externen Abspielgeräten als Musikquelle eingesetzt werden

ACHTUNG: bei gestecktem mp3 Kabel werden die Fahrzeuggeräusche abgeschaltet!



Wir wünschen Ihnen und Ihrem Kind viel Spaß mit ihrem Polizeimotorrad
