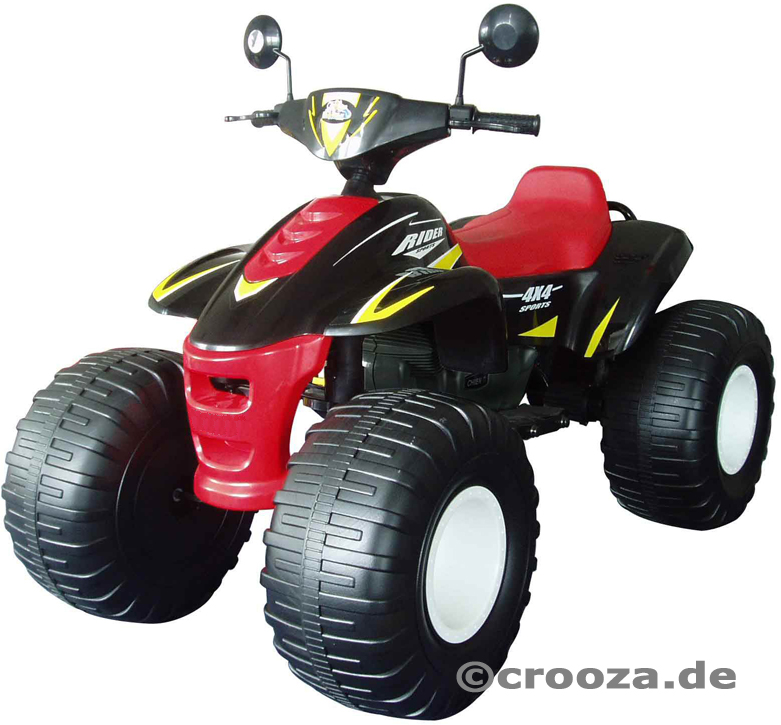

Aufbauanleitung 4x4 ALLRAD Off-Roader

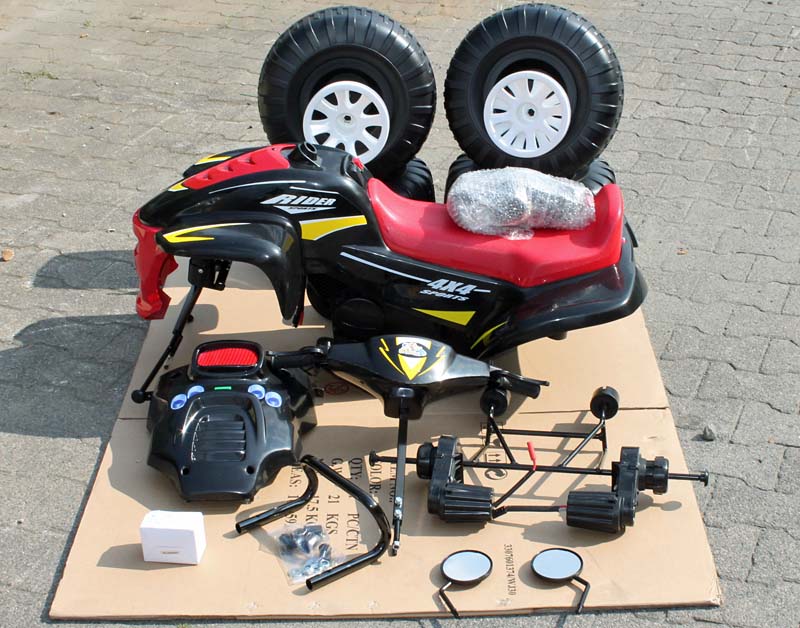

Übersicht

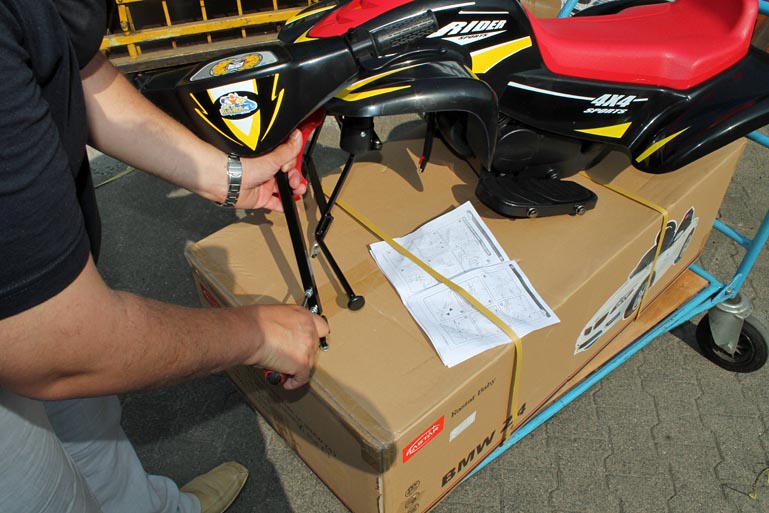

Gabel von der Lenkstange entfernen



Gabel von der Lenkstange entfernen

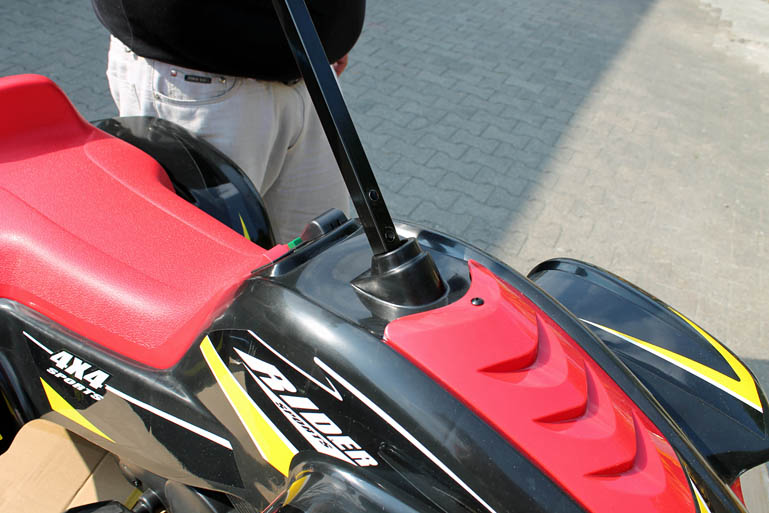

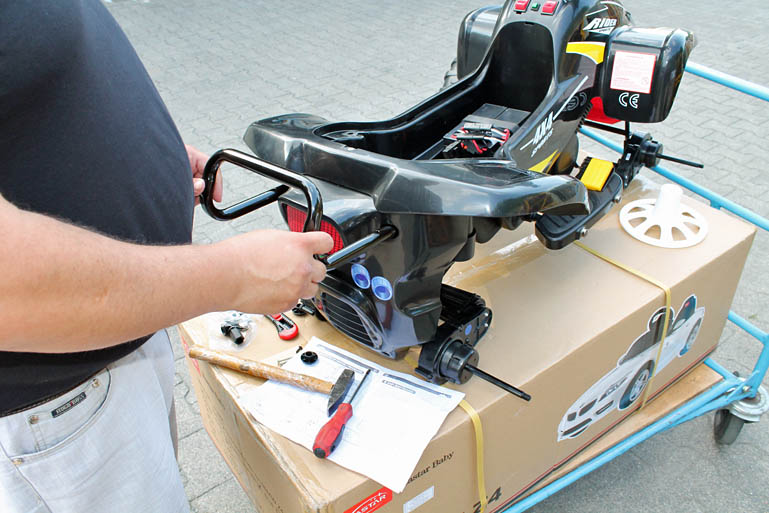

Lenkstange durch die Öffnung führen

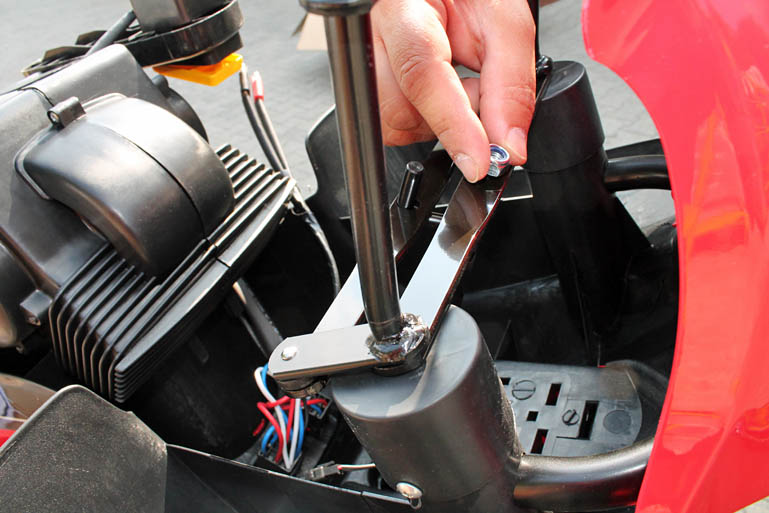

Mutter abdrehen

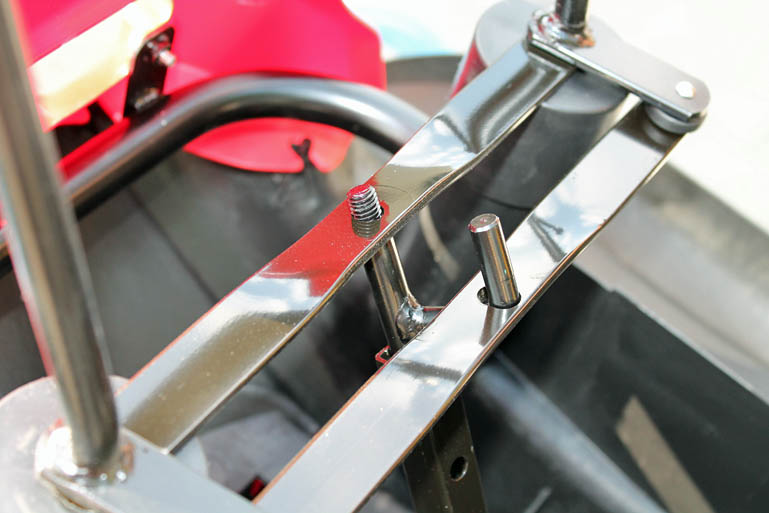

Gabel und Lenkstange wieder zusammenstecken und wie oben gezeigt positionieren

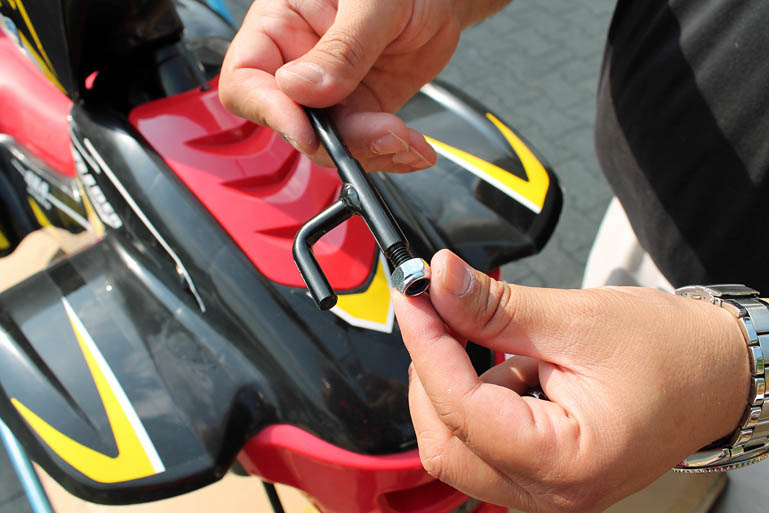

Mutter wieder eindrehen

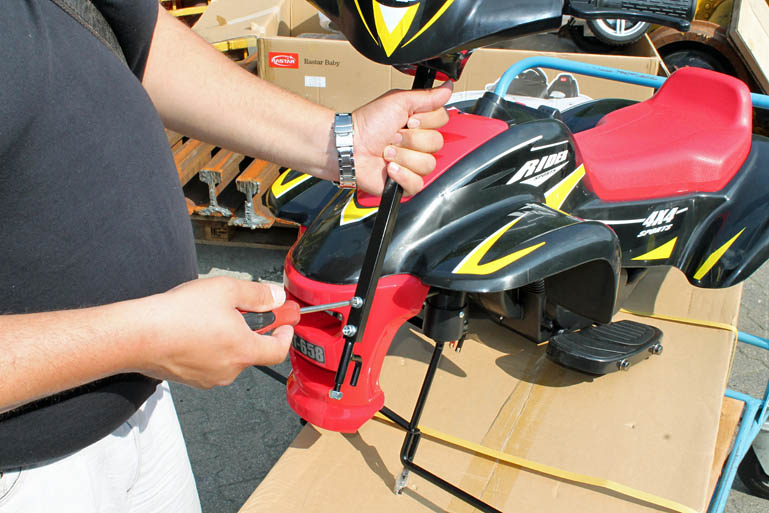

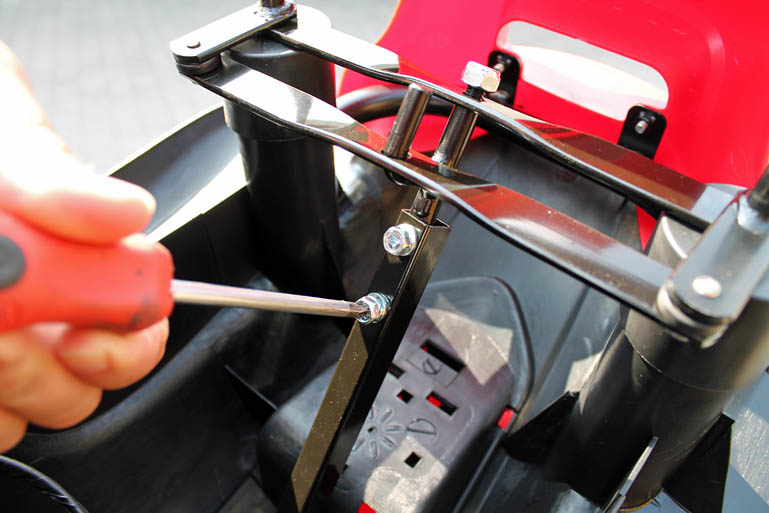

Gabel und Lenkstange aneinanderschrauben

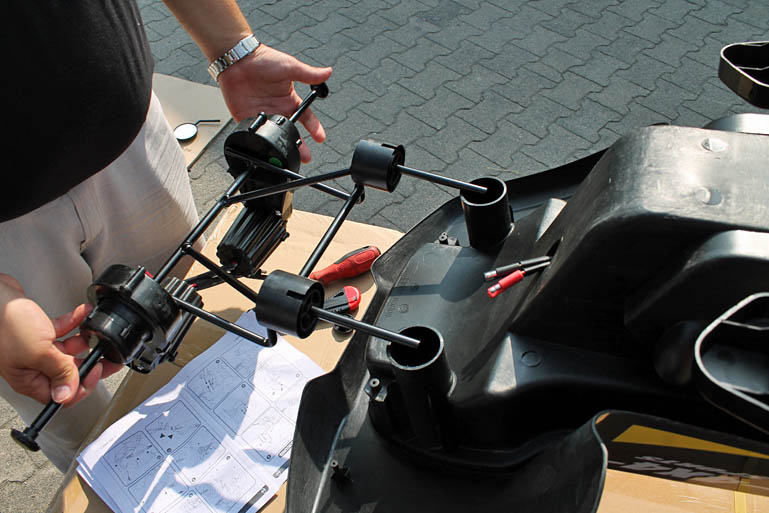

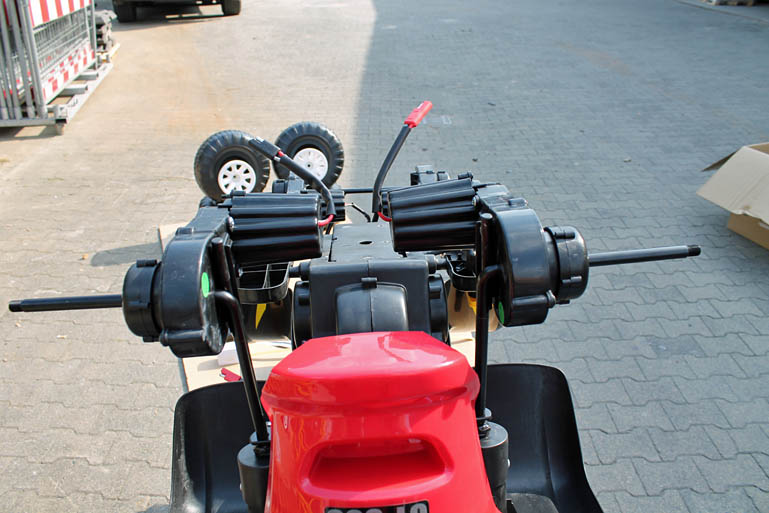

Hinterachse wie gezeigt positionieren



Hinterachse positionieren

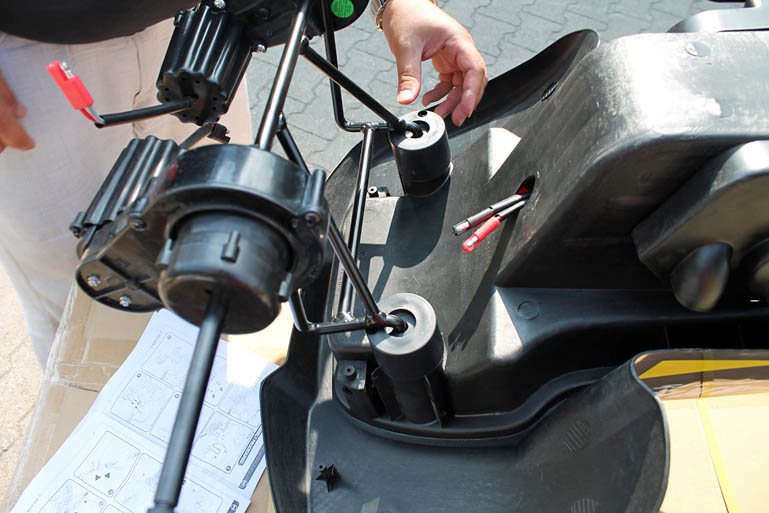

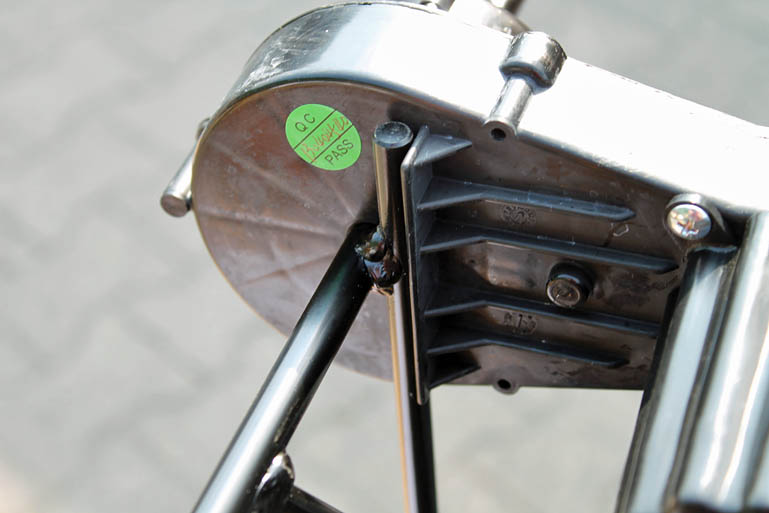

Getriebe in Position bringen

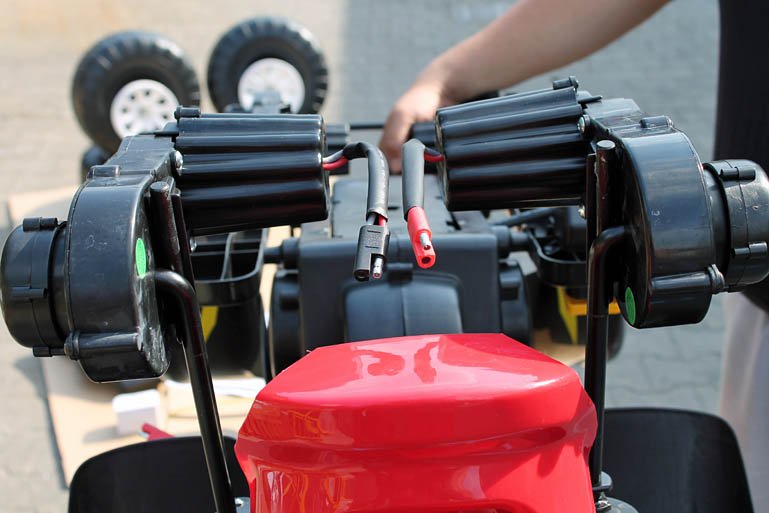

Kabel der Hinterachse verbinden (Rot mit Rot)

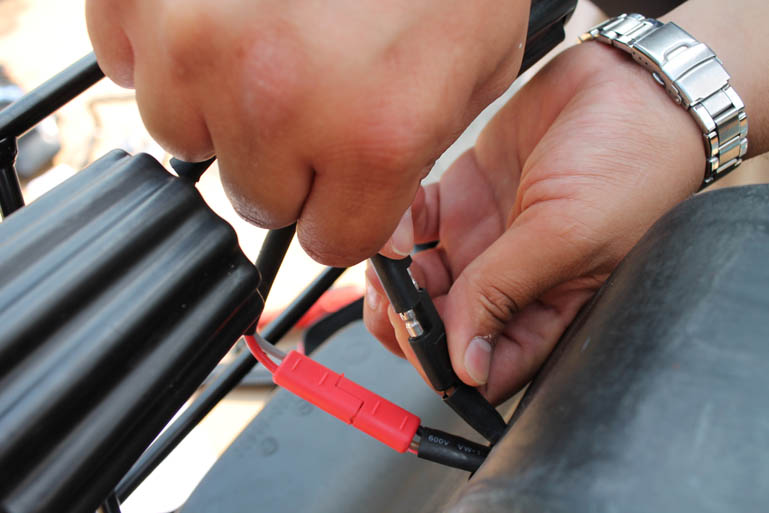

Kabel der Hinterachse verbinden (Schwarz mit Schwarz)



Getriebe der Vorderachse anbringen, Rot und Schwarz unbedingt wie hier gezeigt aufziehen



Rot und Schwarz unbedingt wie hier gezeigt aufziehen, sonnst stimmt die Laufrichtung nicht!

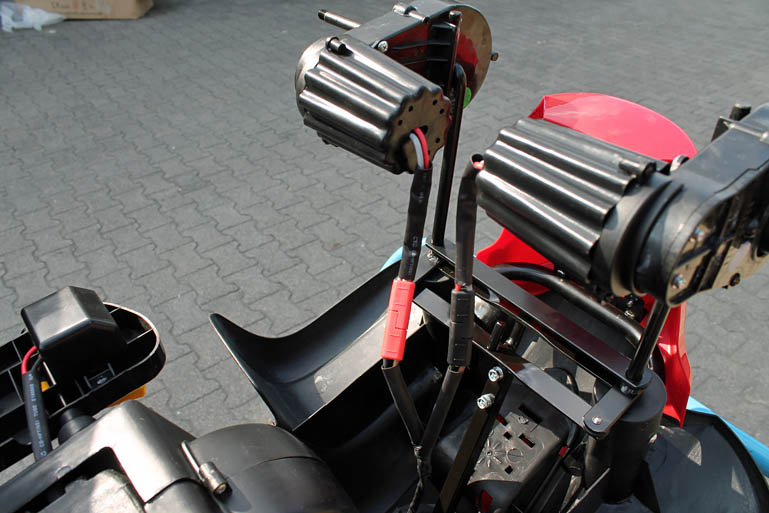

Kabel der Vorderachse verbinden (Schwarz mit Schwarz)

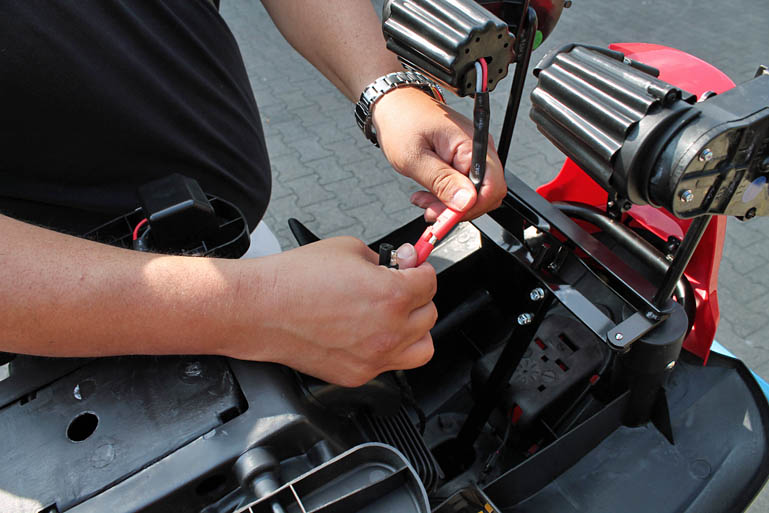

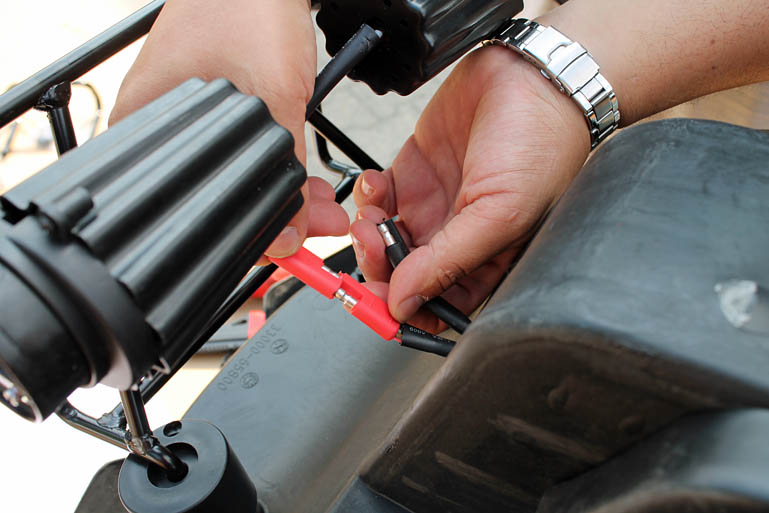

Kabel der Vorderachse verbinden (Rot mit Rot)

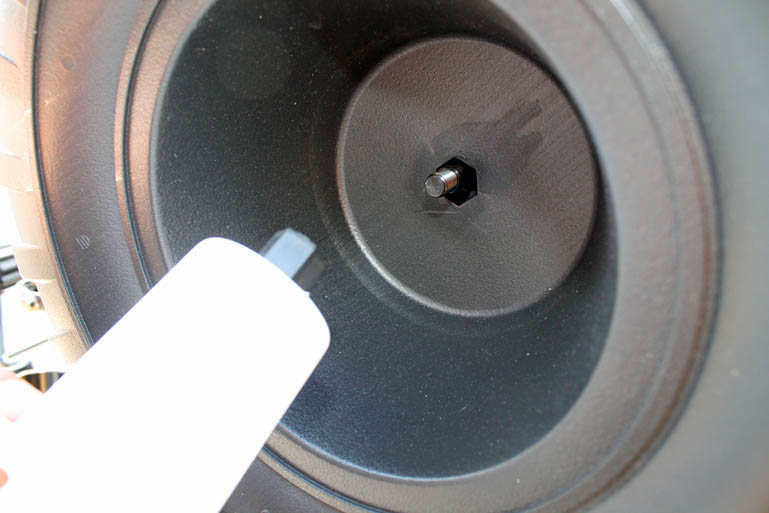

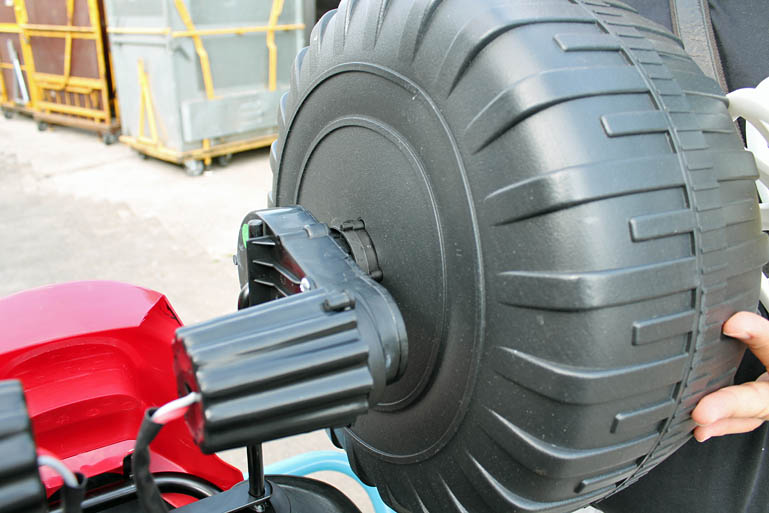

Rad anbringen

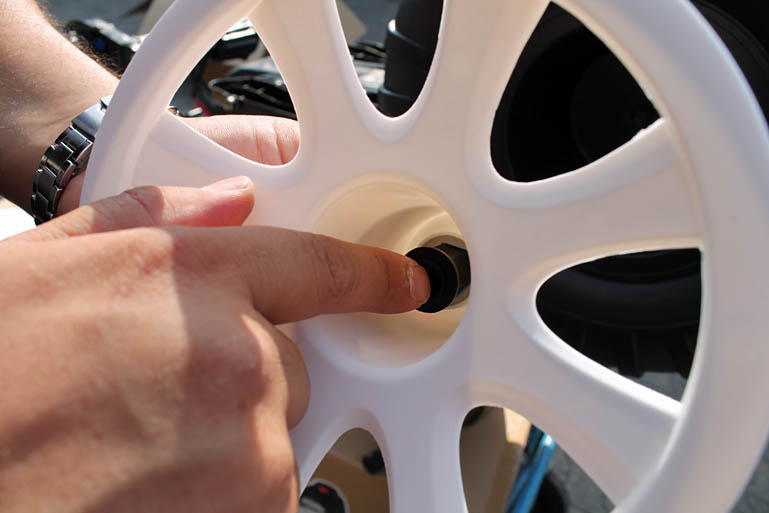

Hülse in die Radkappe einsetzen





Hülse mit Radkappe ind das Rad Setzen





Eine Unterlegscheibe draufziehen

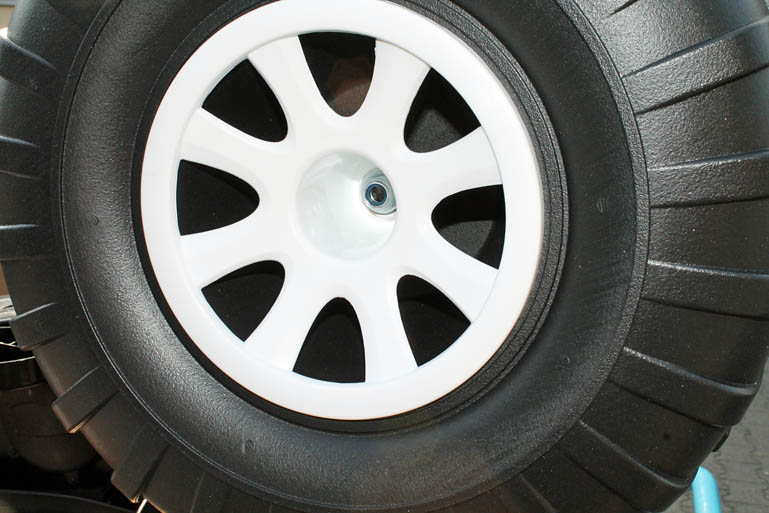

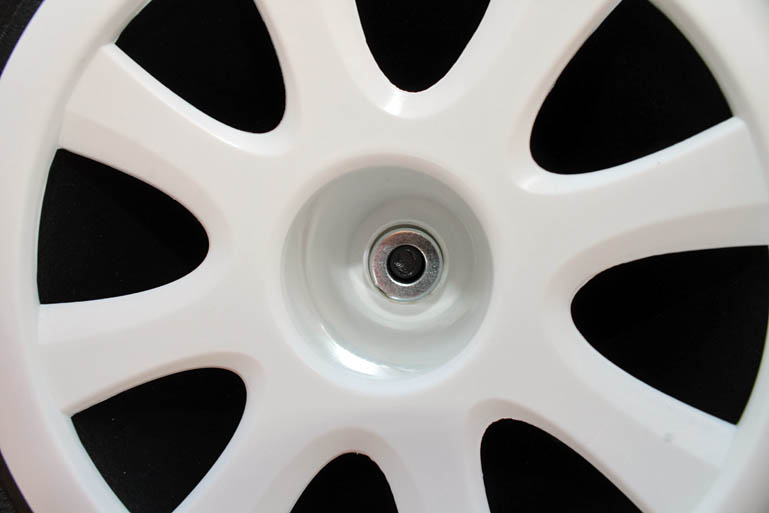

Mutter eindrehen

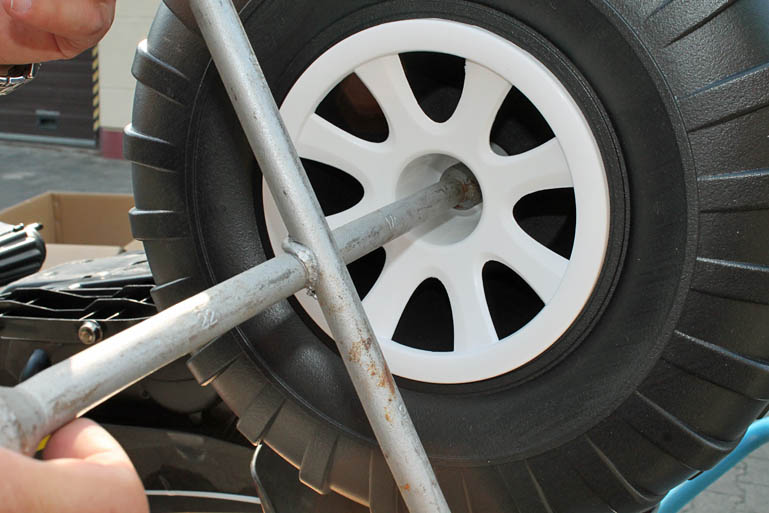

z.B. mit einem Kreuzschlüssel festziehen

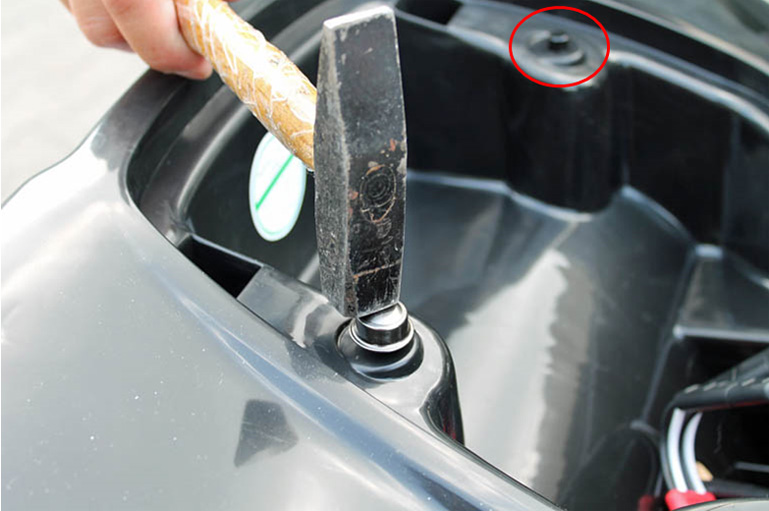

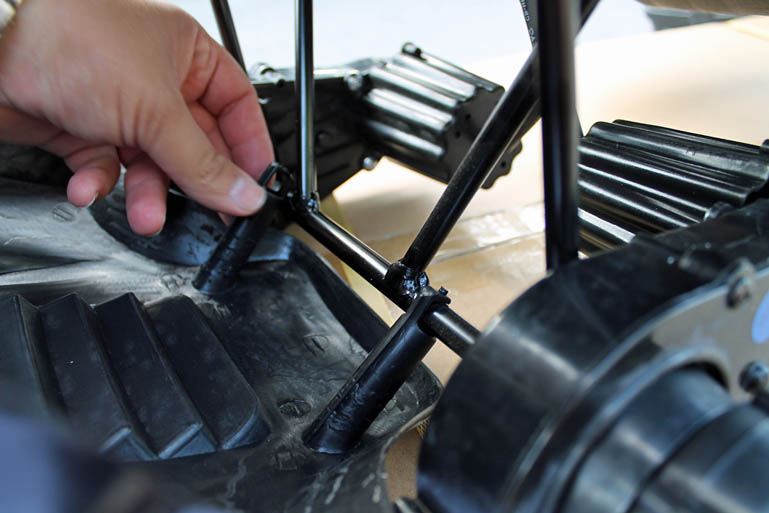

Hinterachse mit den Fixierbuchsen festhammern.



  Aus sicherheitsgründen sind die Stecker an der Batterie ungesteckt

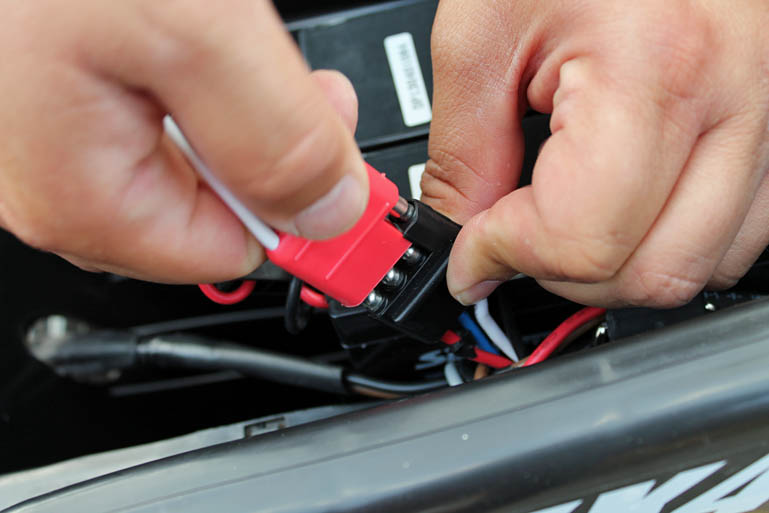

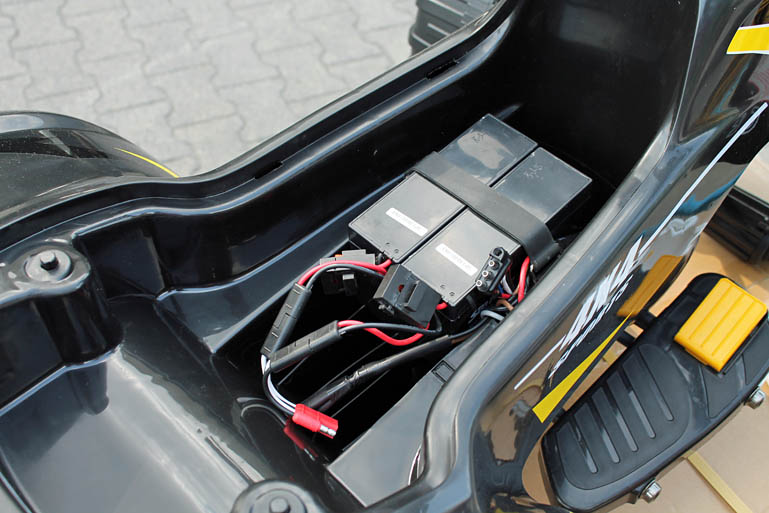

Batteriekabel verbinden

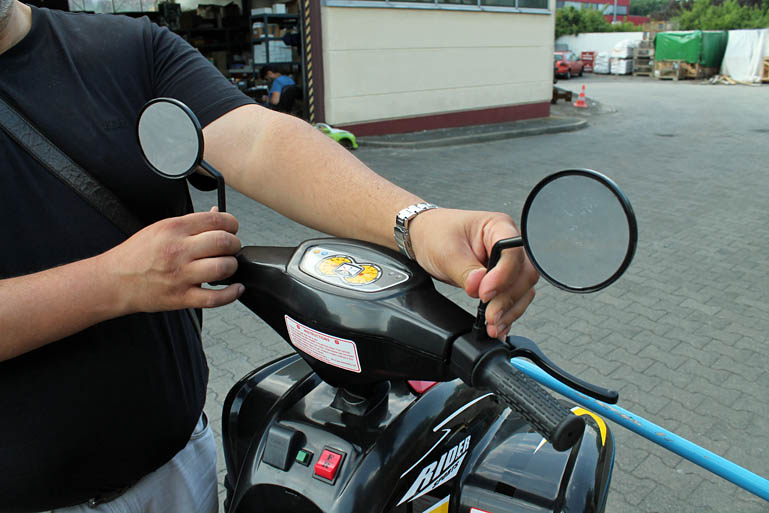

Die Spiegel einsetzen

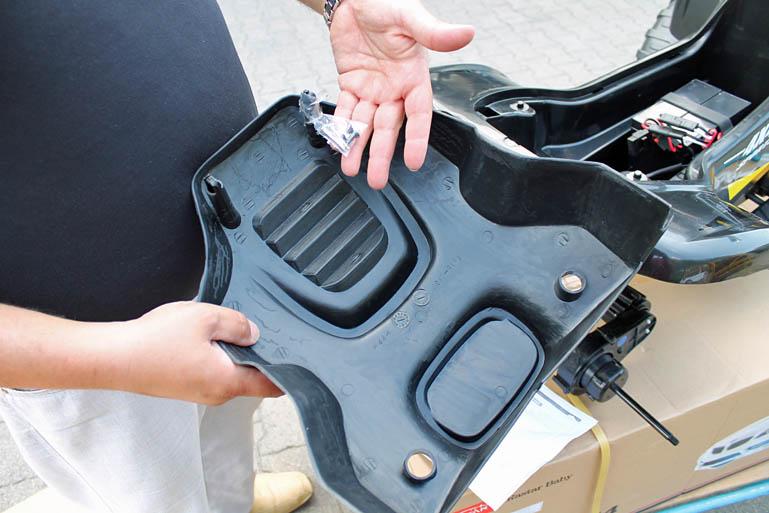

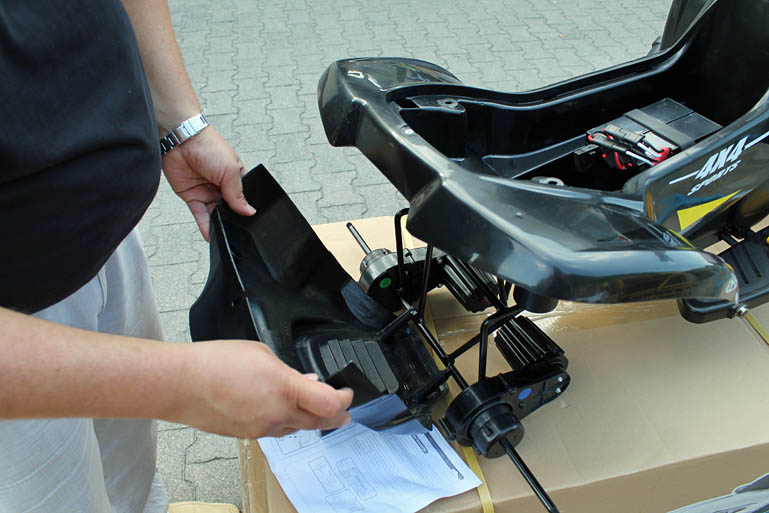

Nun wird die hintere Abdeckung angeschraubt.

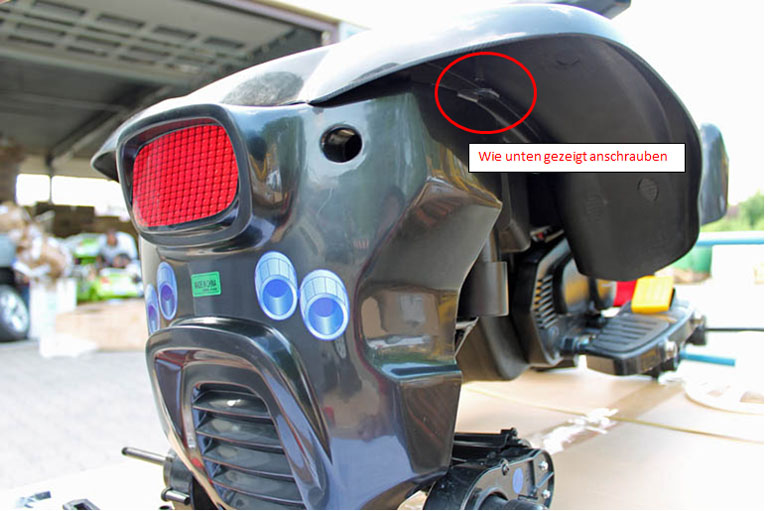

Die hintere Abdeckung an der Hinterachse einhaken



Vergrößerte Ansicht des einhakens

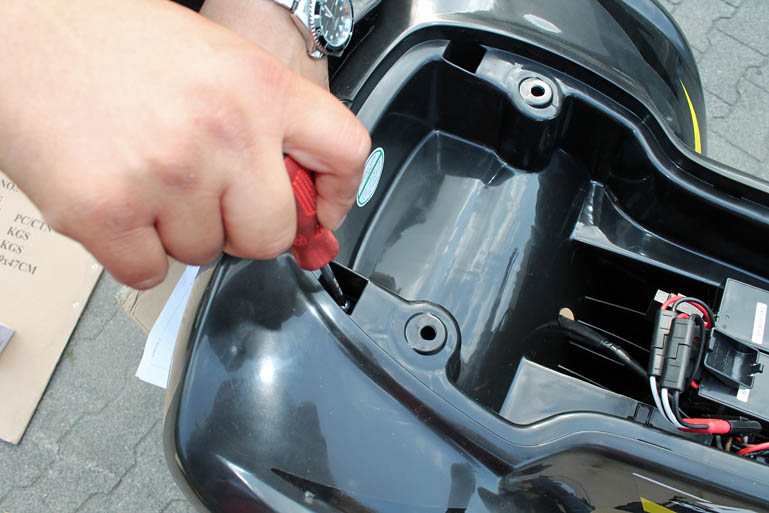

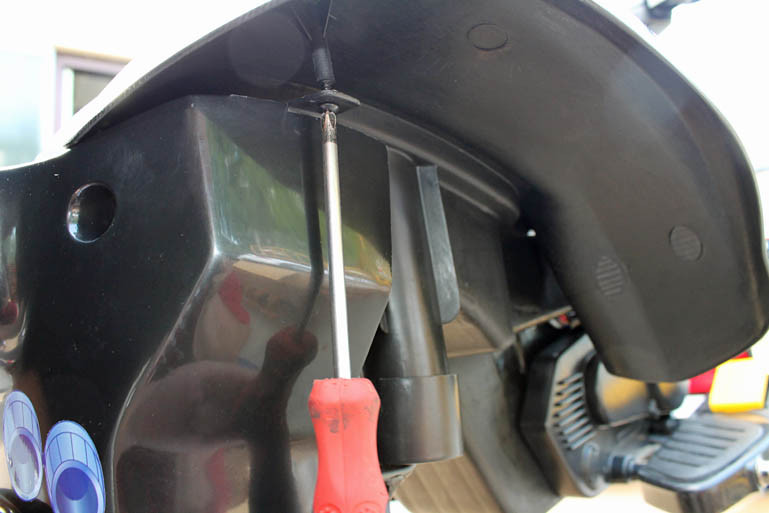

Hintere Abdeckung anschrauben



Hintere Abdeckung anschrauben



Sisibar einsetzen





Sissibar von oben festschrauben

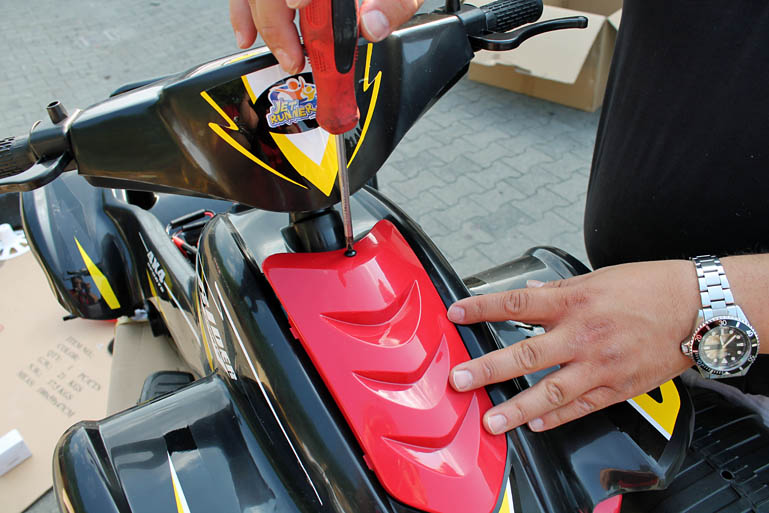

Die Rote Abdeckung aufschrauben

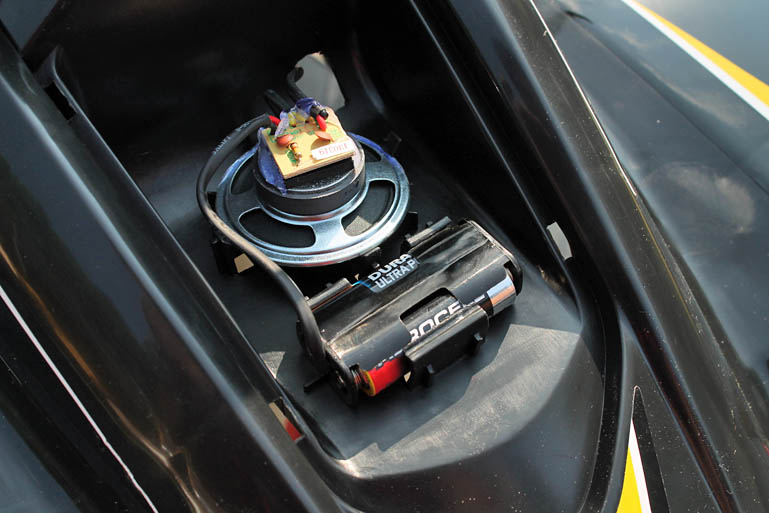

Betterien für die Soundfunktion einsetzen (nicht im Lieferumfang)





Viel Spass mit dem 4x4 Allrad Off-Road QUAD!
